उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | स्टेनलेस स्टील | आवाज़ का उतार-चढ़ाव: | 50.8 मिमी |
|---|---|---|---|
| छेद की दूरी: | 8 मिमी | पिन व्यास: | 8 मिमी |
| कुल चौड़ाई: | 1800 मिमी | लम्बाई: | 30,000 मिमी |
| प्लेट की मोटाई: | 1.2 मिमी | छेद का आकार: | दीया 4 मिमी |
| ईमेल: | devin@industrialmetalmesh.com | Whatsapp: | +8615369013183 |
| प्रमुखता देना: | metal mesh panels,metal mesh fabric |
||
स्टेनलेस स्टील छिद्रित 2 मिमी प्लेट लिंक कन्वेयर बेल्ट
धातु श्रृंखला प्लेट कन्वेयर बेल्ट,इसे हिंगेड स्टील बेल्टिंग, प्लेट लिंक कन्वेयर बेल्ट भी कहा जाता है, चेन प्लेट एक प्रकार का संदेश उपकरण है जो स्टील प्लेट और हिंज पिन या कनेक्शन रॉड से बना होता है। तार बेल्ट की तुलना में, धातु प्लेट कन्वेयर बेल्ट सुखाने, छंटाई और परिवहन के लिए बड़े संपर्क क्षेत्र, सपाट और चिकनी सतह की आपूर्ति कर सकता है। हम आपको मेटल प्लेट कन्वेयर बेल्ट के सभी प्रकार और विशिष्टताओं की आपूर्ति कर सकते हैं, निम्नलिखित प्रकारों को ब्राउज़ करें और तय करें कि कौन सा आपके लिए उपयुक्त है।
धातु श्रृंखला प्लेट कन्वेयर बेल्ट सामग्री
मेटल प्लेट कन्वेयर बेल्ट के विनिर्देश
उत्पाद लाभ
स्टेनलेस स्टील छिद्रित प्लेट कन्वेयर बेल्ट
1. त्वरित जल निकासी और मुक्त वायु परिसंचरण के लिए खुली जाली का निर्माण
2. समतल ले जाने वाली सतह
3.आसानी से साफ किया गया
छिद्रित प्लेट कन्वेयर बेल्ट
छिद्रित प्लेट को लगातार छिद्रित चेन प्लेटों के साथ जोड़ा जाता है, सतह पर छेद बिस्कुट, ब्रेड और अन्य गर्म उत्पादों जैसे उत्पादों को पहुंचाने के लिए उत्कृष्ट गर्मी लंपटता प्रदर्शन प्रदान करते हैं। वेध बेल्ट में उद्घाटन को शून्य से बहुत बड़े तक भिन्न होने की अनुमति देते हैं।
छिद्रित प्लेट कन्वेयर बेल्ट को विभिन्न पैटर्न में बनाया जा सकता है। आप अपने आवेदन और विस्तृत उपयोग शर्तों के अनुरूप उपयुक्त पैटर्न चुन सकते हैं। छिद्रित छिद्रों के एपर्चर को आपकी आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
उत्तल चेन प्लेट कन्वेयर बेल्ट।
चेन प्लेट की सतह अलग-अलग व्यास में कई उभरी हुई गोल गेंद के आकार में निर्मित होती है। उभरी हुई या उत्तल सतह परिवहन उत्पादों को जमीन पर गिरने से रोकने के लिए उत्कृष्ट विरोधी पर्ची प्रदर्शन प्रदान करती है। उत्तल श्रृंखला प्लेटों को छँटाई और सुरक्षा के लिए अनुप्रस्थ बाफ़ल और साइड प्लेटों के साथ जोड़ा जा सकता है।
चेन लिंक कन्वेयर बेल्ट के अनुप्रयोग
1) जमी हुई खाद्य मशीनरी
2) ताप उपचार मशीनें
3) डिब्बाबंद खाद्य मशीनरी
4) ग्लास मशीनरी
5) समुद्री खाद्य मशीनरी
6) रासायनिक मशीनरी
7) पाउडर धातुकर्म मशीनरी
8) सामान्य संदेशवाहक मशीनरी
9) सतत सुखाने की मशीन
10) विशेष संदेशवाहक मशीनरी
| कन्वेयर बेल्ट सामग्री | स्टेनलेस स्टील तार |
| स्टेनलेस स्टील कन्वेयर बेल्ट रॉड पिच (मिमी) | 5 6 7 7 10 13 15 15 18 20 20 20 19 |
| तार व्यास (मिमी) | 1 1 1 1 1 2 2 2 3 3 3 2 3 5 5 |
| लूप एज का प्रकार | सिंगल और डबल लूप किनारे |
| सर्पिल पिच (मिमी) | 30 30 30 30 30 30 40 50 60 100 130 150 300 |
| कुल मिलाकर चौड़ाई(मिमी) | 300-4200 |
धातु श्रृंखला प्लेट कन्वेयर बेल्ट
छिद्रित छेद कन्वेयर बेल्ट
छिद्रित छेद कन्वेयर बेल्ट
स्प्रोकेट 32बी-1 जेड10
रोलर चेन - एएनएसआई, बीएस/डीएन, संक्षारणरोधी और अटैचमेंट प्रकार
एएनएसआई मानक रोलर चेन संयुक्त राज्य अमेरिका में सबसे व्यापक रूप से उपयोग की जाने वाली बिजली ट्रांसमिशन चेन हैं। परिशुद्धता और गुणवत्ता में एक सच्चा पावरहाउस, नाइट्रो एएनएसआई श्रृंखला कई उद्योगों में अनुप्रयोगों की एक विस्तृत श्रृंखला को संभालने के लिए बनाई गई है। कठोर गुणवत्ता मानक यह सुनिश्चित करते हैं कि प्रत्येक श्रृंखला मजबूती और निर्भरता के लिए हमारी आवश्यकताओं का लगातार पालन करती है। एएनएसआई श्रृंखलाएं उच्च अश्वशक्ति आवश्यकताओं वाले अनुप्रयोगों के लिए कई स्ट्रैंड सहित कई विकल्पों में आती हैं।
| चेन नंबर | आवाज़ का उतार-चढ़ाव | भीतरी चौड़ाई | रोलर व्यास | कुल चौड़ाई | पिन व्यास | प्लेट की ऊंचाई | प्लेट की मोटाई |
| # | पी | बी 1 | d1 | एल | डी2 | एच 2 | टी |
| 25-1* | 1/4 | 1/8 | 0.130 | 0.311 | 0.091 | 0.228 | 0.030 |
| 35-1* | 3/8 | 3/16 | 0.200 | 0.488 | 0.141 | 0.346 | 0.050 |
| 40-1 | 1/2 | 5/16 | 0.312 | 0.653 | 0.156 | 0.469 | 0.060 |
| 41-1 | 1/2 | 1/4 | 0.306 | 0.541 | 0.141 | 0.390 | 0.050 |
| 50-1 | 5/8 | 3/8 | 0.400 | 0.815 | 0.200 | 0.585 | 0.080 |
| 60-1 | 3/4 | 1/2 | 0.469 | 1.020 | 0.234 | 0.709 | 0.094 |
| 80-1 | 1 | 5/8 | 0.625 | 1.287 | 0.312 | 0.949 | 0.125 |
| 100-1 | 1-1/4 | 3/4 | 0.750 | 1.590 | 0.375 | 1.188 | 0.156 |
| 120-1 | 1-1/2 | 1 | 0.875 | 1.980 | 0.437 | 1.425 | 0.187 |
| 140-1 | 1-3/4 | 1 | 1.000 | 2.141 | 0.500 | 1.663 | 0.219 |
| 160-1 | 2 | 1-1/4 | 1.125 | 2.551 | 0.562 | 1.889 | 0.250 |
| 180-1 | 2-1/4 | 1-13/32 | 1.406 | 2.866 | 0.687 | 2.047 | 0.281 |
| 200-1 | 2-1/2 | 1-1/2 | 1.562 | 3.161 | 0.781 | 2.375 | 0.312 |
| 240-1 | 3 | 1-7/8 | 1.875 | 3.760 | 0.937 | 2.791 | 0.375 |

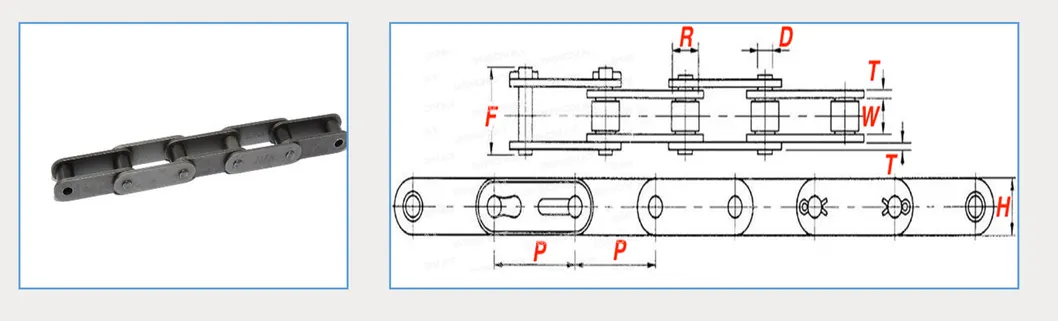

मानक रोलर चेन से दोगुने लंबे लिंक को शामिल करते हुए, रोलर चेन लंबी ड्राइव, कम से मध्यम गति के अनुप्रयोगों के लिए बनाई गई है, और कम से कम 24 दांतों वाले स्प्रोकेट का उपयोग करती है। मानक श्रृंखलाओं की तुलना में अधिक कार्य भार को संभालने के लिए इन्हें मोटी साइड वाली प्लेटों के साथ तैयार किया गया है। अधिक मजबूत साइड प्लेट के साथ, भारी रोलर चेन लंबे समय तक अपनी ताकत और स्थिरता बनाए रखती हैं।

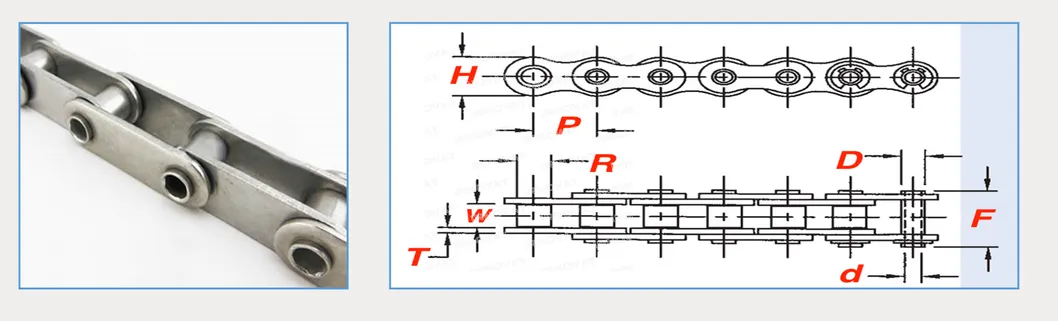

खोखले पिन रोलर चेन मूलतः "खोखले-पिन" के साथ एक मानक रोलर चेन के समान ही है। इससे न केवल चेन का वजन कम होता है, बल्कि यह आपको उत्पाद को पहुंचाने के लिए चेन के माध्यम से विस्तारित पिन लगाने की क्षमता भी देता है। कई अनुप्रयोगों में शामिल हैं; बेकरी, ओवरहेड कन्वेयर, लिफ्ट, पोल्ट्री, कृषि, और अन्य अनुप्रयोगों की एक विस्तृत श्रृंखला।
| आकार | पिच (पी) | (डब्ल्यू) | (आर) | (डी) | (डी) | खोखले पिन की लंबाई | (एफ) | (एच) | (टी) | वज़न |
| 40 एचपी | 0.500" | 0.313" | 0.312" | 0.221" | 0.157" | 0.689" | 0.689" | 0.472" | 0.059" | 0.35 एलबीएस/एफटी |
| 50 एचपी | 0.625" | 0.375" | 0.400" | 0.283" | 0.202" | 0.854" | 0.854" | 0.591" | 0.079" | 0.58 एलबीएस/एफटी |
| 60 एचपी | 0.750" | 0.500" | 0.469" | 0.333" | 0.236" | 1.055" | 1.055" | 0.713" | 0.094" | 0.81 एलबीएस/एफटी |
| 80 एचपी | 1.000" | 0.625" | 0.625" | 0.449" | 0.318" | 1.276" | 1.276" | 0.950" | 0.125" | 1.46 एलबीएस/एफटी |
|

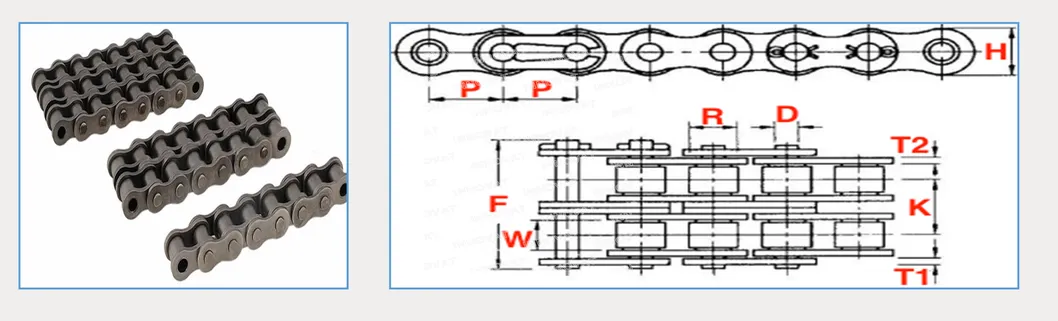

| आकार | पिच (पी) | (के) | (डब्ल्यू) | (आर) | (डी) | (एफ) | (टी1) | (टी2) | (एच) | वजन (एलबीएस/एफटी) | ||
| 04बी-2 | 0.236" | 0.217" | 0.110" | 0.158" | 0.073" | 0.524" | -- | -- | 0.197" | 0.154 | ||
| 05बी-2 | 0.315" | 0.222" | 0.118" | 0.197" | 0.091" | 0.571" | -- | -- | 0.280" | |||
| 06बी-2 | 0.375" | 0.403" | 0.225" | 0.250" | 0.129" | 0.941" | 0.039" | 0.051" | 0.323" | 0.496 | ||
| 08बी-2 | 0.500" | 0.548" | 0.305" | 0.335" | 0.175" | 1.260" | 0.059" | 0.059" | 0.469" | 0.872 | ||
| 10बी-2 | 0.625" | 0.653" | 0.380" | 0.400" | 0.200" | 1.457" | 0.059" | 0.059" | 0.579" | 1.127 | ||
| 12बी-2 | 0.750" | 0.766" | 0.460" | 0.475" | 0.225" | 1.697" | 0.071" | 0.071" | 0.634" | 1.529 | ||
| 16बी-2 | 1.000" | 1.255" | 0.670" | 0.625" | 0.326" | 2.756" | 0.126" | 0.157" | 0.819" | 3.433 | ||
| 20बी-2 | 1.250" | 1.435" | 0.770" | 0.750" | 0.401" | 3.169" | 0.138" | 0.177" | 1.024" | 5.076 | ||
| 24बी-2 | 1.500" | 1.904" | 1.000" | 1.000" | 0.576" | 4.217" | 0.197" | 0.236" | 1.224" | 9.321 | ||
| 28बी-2 | 1.750" | 2.345" | 1.220" | 1.100" | 0.626" | 5.083" | -- | -- | 1.457" | 11.09 | ||
| 32बी-2 | 2.000" | 2.305" | 1.220" | 1.150" | 0.701" | 5.102" | -- | -- | 1.662" | 14.029 | ||
| 40बी-2 | 2.500" | 2.846" | 1.500" | 1.550" | 0.901" | 6.358" | -- | -- | 2.083" | 21.378 | ||
| 48बी-2 | 3.000" | 3.599" | 1.800" | 1.900" | 1.151" | 7.803" | -- | -- | 2.512" | 33.4 | ||
| 56बी-2 | 3.500" | 4.197" | 2.100" | 2.125" | 1.351" | 9.039" | -- | -- | 3.063" | 46.765 |
