उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| छेद का आकार: | वर्ग, आयत | चौड़ाई: | 1-6 मी |
|---|---|---|---|
| छेद का आकार: | 5 सेमी | सामग्री: | काले या जस्ती तार |
| ऑपरेशन: | पूरी तरह से स्वचालित | नियंत्रण प्रणाली: | पीएलसी टच स्क्रीन |
| वोल्टेज: | 220V/380V/415V/440V | वेल्डिंग हेड सामग्री: | उच्च क्रोमियम तांबा |
| प्रमुखता देना: | बाड़ जाल वेल्डिंग मशीन,तार जाल वेल्डिंग मशीन |
||
वेल्डेड निर्माण पैनल रोल जाल वेल्डिंग मशीन स्वचालित और पीएलसी नियंत्रण
1फ़ूड सामग्री:
तारों को स्वचालित रूप से सीधा करने और काटने वाली मशीन द्वारा तैयार किया जाता है।
वेप तारों को श्रमिक द्वारा एक संबंधित तार के माध्यम से मोल्ड में रखा जाता है, और वेफ्ट तार स्वचालित रूप से वेफ्ट तार प्रणाली से एक-एक करके नीचे गिर जाएगा
2वेल्डिंग जाल पैनल प्रणालीः
मुख्य मशीन वेल्डिंग शुरू करता है और एक सिंक्रोनस नियंत्रण प्रौद्योगिकी को अपनाता है, दोनों शाखा नियंत्रण वेल्डिंग समय और वेल्डिंग समय एक पैनासोनिक (जापान) पीएलसी डिजिटल प्रोग्रामिंग प्रणाली द्वारा नियंत्रित कर रहे हैं,और जाल के उद्घाटन का आकार केवल एक टच स्क्रीन पर प्रत्यक्ष इनपुट द्वारा समायोजित किया जा सकता है; और यह एक जाल शीट के एक टुकड़े पर विभिन्न वेट दूरी मौजूद हो सकता है
3. रेखांकन जाल पैनल प्रणालीः
पैनासोनिक (जापान) सर्वो मोटर पूरी स्वचालित जाल पैनल ड्राइंग प्रक्रिया को तब तक नियंत्रित करता है जब तक कि एक जाल पैनल समाप्त नहीं हो जाता और स्वचालित जाल कनेक्टिंग और डिस्चार्जिंग सिस्टम शुरू हो जाता है।अगले जाल का वेल्डिंग शुरू हो गया है.
विवरण
| मॉडल | QJ-04 | वेल्डिंग इलेक्ट्रोड | 48 पीसी |
| तार का व्यास | 2.5 मिमी-6 मिमी | वेल्डिंग गति | 50/75 बार/मिनट |
| देशांतर तार स्थान | 50 मिमी-300 मिमी | नामित विद्युत शक्ति | 125kva*6pcs |
| क्रॉस वायर स्पेस | 25/12.5 मिमी-300 मिमी | आवश्यक शक्ति | मिन. 160kva |
| जाल की चौड़ाई | मैक्स.2.5 मीटर | वजन | 4.2T |
| जाल की लंबाई | अधिकतम 6 मीटर | कुल आकार | 5.4m*3.2m*1.7m |
| लोंगीटुडेड वायर फ़ीडिंग | पूर्व-सिधा और पूर्व-कट | क्रॉस वायर फ़ीडिंग | पूर्व-सिधा और पूर्व-कट |
तार व्यासः 1.8-3 मिमी/2-3.5 मिमी/2-4 मिमी
देशांतर तार की जगहः 50-200 मिमी
क्रॉस वायर स्पेसः Min.25mm/12.5mm
जाल चौड़ाई: अधिकतम।1.2 मीटर, अधिकतम.1.6 मीटर
देशांतर तार की आपूर्तिः कोइल से स्वचालित
क्रॉस वायर फ़ीडिंगः कोइल से स्वचालित
जाल खींचना: पैनासोनिक सर्वो मोटर
वेल्डिंग गतिः 60-120 बार/मिनट
जाल का प्रकारः पैनल जाल या रोल जाल
नोट्स:जब तार व्यास 2.5 मिमी-5 मिमी है, न्यूनतम देशांतर तार अंतरिक्ष 50 मिमी है.एक ट्रांसफार्मर नियंत्रण 8 वेल्डिंग इलेक्ट्रोड,आप अधिकतम 48 पीसी का उपयोग कर सकते हैं. जब तार व्यास 5 मिमी-6 मिमी है,न्यूनतम देशांतर तार स्थान 100 मिमी हैएक ट्रांसफार्मर 4 वेल्डिंग इलेक्ट्रोड को नियंत्रित करता है, आप अधिकतम 24 पीसी का उपयोग कर सकते हैं।
अनुप्रयोग सामग्रीः वेल्डिंग मशीन विभिन्न धातु तारों को वेल्डिंग करने में अच्छी हैः स्टेनलेस स्टील तार, कम कार्बन स्टील तार, गोल स्टील बार, रिब्ड स्टील बार
आवेदन जाल पैनलः वेल्डेड जाल पैनल व्यापक रूप से भवन, निर्माण के लिए जाल पैनल को मजबूत करने के लिए उपयोग किया जाता है;रेलवे तार जाल बाड़, सुरक्षा बाड़ और अन्य।
वेल्डेड बाड़ जाल पैनल वेल्डिंग मशीन
बाड़ जाल पैनल वेल्डिंग मशीन, जिसे सुरक्षा बाड़ मशीन भी कहा जाता है, विरोधी चढ़ाई बाड़ वेल्डिंग
बाड़ जाल, सड़क जाल, सुदृढीकरण जाल, शेल्फ, विस्फोट प्रतिरोधी दीवार आदि बनाने के लिए प्रयुक्त मशीन

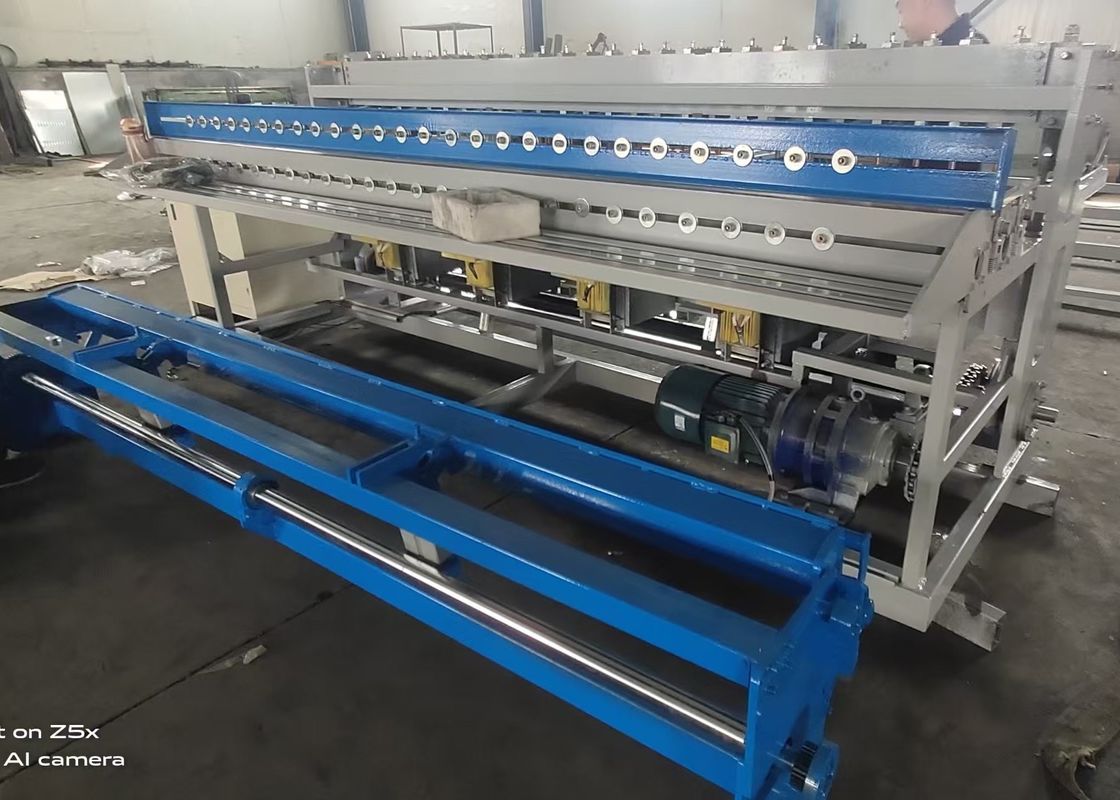

मशीन छवि
पैनासोनिक, श्नाइडर, एबीबी, एसएमसी, इगस विद्युत घटक।
टच स्क्रीन इंटरफ़ेस।
क्रॉस वायर स्पेस और वेल्डिंग करंट का पीएलसी नियंत्रण।
पूर्व-सिधाई और पूर्व-कट तार।
जाल खींचने के लिए पैनासोनिक सर्वो प्रौद्योगिकी।
शुद्ध वेल्डिंग इलेक्ट्रोड, ऊपरी Φ20*120 मिमी, निचला 20*20*20 मिमी।
जल शीतलन प्रणाली।
ब्रेक मोटर और रिड्यूसर मुख्य धुरी को सीधे जोड़ते हैं।
उच्च परिशुद्धता जाल
बाड़ जाल वेल्डिंग मशीन समारोह सुविधाओं और फायदेः
1यह मशीन विद्युत एवं इलेक्ट्रॉनिक सिंक्रोनस नियंत्रण तकनीक को अपनाती है, दोनों अलग-अलग चरण वेल्डिंग और डिजिटल और एकीकृत विद्युत सर्किट से मिलकर वेल्डिंग समय।इनपुट पैनल दो प्रकार के टच स्क्रीन और बटन है, अधिक बुद्धिमान और तर्कसंगत, एक बार दबाने, और अलग वेल्डिंग।
2वेल्डिंग शक्ति विद्युत शक्ति है। क्रॉस वायर स्टेपर मोटर द्वारा संचालित होपर से खिलाया जाता है,और लाइन तार ब्रेक मोटर संचालित कार द्वारा खिलाया जाता है और जाल स्टेपर मोटर संचालित कार द्वारा खींचा जाता है.
3क्रॉस और लाइन तारों दोनों को विशेष सीधी और काटने वाली मशीन द्वारा पूर्व-सिधा और पूर्व-कट किया जाता है।
4इस मशीन का सबसे बड़ा लाभ यह है कि एक ही जाल में अलग-अलग क्रॉस स्पेसिंग होती है।
5वेल्डिंग इलेक्ट्रोड और ट्रांसफार्मर जल शीतलन प्रणाली से लैस हैं, जिससे मशीन का जीवनकाल और कार्य समय बढ़ जाता है।
