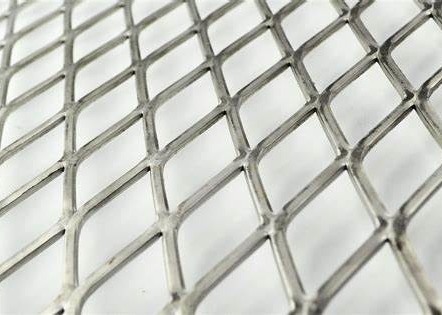

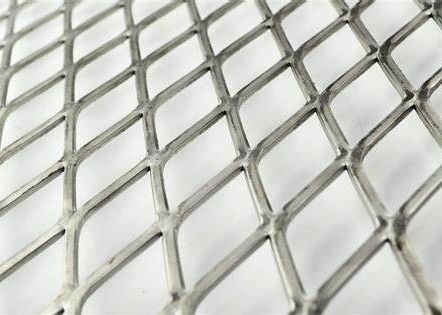

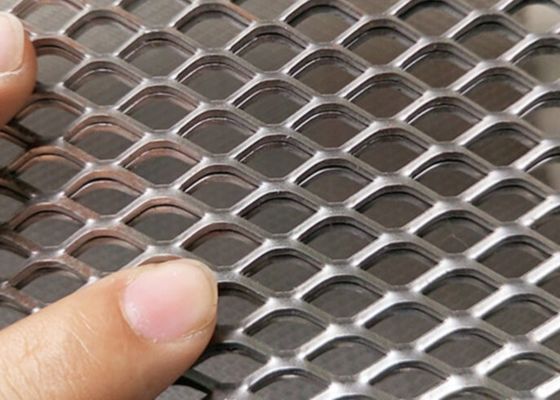

JIS Standard G3141 XS-41 SPCC-SD एक्सटेंडेड मेटल मेश

विवरण:

विस्तारित धातु की जाली हीरे के आकार के उद्घाटन बनाने के लिए धातु की शीटों को काटकर और फैलाकर बनाई गई है।यह व्यावहारिक और बहुमुखी उत्पाद लाइन स्क्रीन, विंडो सुरक्षा पैनल, मशीन गार्ड और बहुत कुछ बनाती है।सजावटी विस्तारित आइटम ठंडे बस्ते में डालने, साइनेज और छत टाइल अनुप्रयोगों में लोकप्रिय हैं।विस्तारित धातु एक मानक (उठाया) हीरे के पैटर्न या एक चपटा किस्म में आपूर्ति की जाती है, और सामग्री में एल्यूमीनियम, कार्बन स्टील, जस्ती इस्पात और स्टेनलेस स्टील शामिल हैं।

• सामग्री: स्टेनलेस स्टील 201,304,304L, 316,316L
• सतह का उपचार: स्टैंडर्ड, कोटिंग

विशिष्टता:

• मोटाई : 0.3 मिमी- 8.0 मिमी
• किनारा: नियमित या अनुकूलित
• SWD * LWD: 2 * 3,2 * 4,3 * 5,4 * 8,5 * 10,7 * 12,8 * 16,10 * 20,16 * 30,18 * 30,20 * 40,25 * 50,30 * 60,40 * 80,
  45 * 100,50 * 100,60 * 120 मिमी, आदि।
• LWM: 3000 मिमी से कम
• SWM: अनुकूलित

स्टेनलेस स्टील का विस्तार जाल अनुप्रयोगों और परियोजनाओं की आवश्यकताओं के अनुसार सतह, मानक (उठाया) और चपटा (चिकनी) सतह की एक किस्म में उपलब्ध है।

विस्तारित धातु जाल शर्तें

यहाँ स्टेनलेस स्टील विस्तारित धातु की एक संक्षिप्त सूची दी गई है जिसे आपको जानना आवश्यक है:

• किस्में।यह विस्तारित धातु झंझरी के ठोस धातु भागों के लिए शब्द है।आलेख के शीर्ष पर आरेख में, किस्में 0.107 "चौड़ी हैं।"
• बांड।यह किस्में के चौराहों के लिए शब्द है।
• शॉर्ट वे ऑफ डिजाइन (एसडीडी)।लघु हीरे के विकर्ण के साथ मापा जाने पर मेष में बंधन किस्में के बीच की दूरी।इसे समझाने के लिए, “<>” जैसे हीरे के पैटर्न के आकार में, SWD को ऊपर से नीचे तक मापा जाएगा।ऊपर दिए गए आरेख में, SWD लगभग 0.372 "(0.265" SWO प्लस 0.107 "स्ट्रैंड मोटाई का) होगा।
• डिजाइन का लंबा रास्ता (LWD)लंबे हीरे के विकर्ण के साथ मापा जाने पर मेष में बंधन किस्में के बीच की दूरी।एक हीरे के पैटर्न के आकार में "<>," LWD को दाएं से बाएं मापा जाएगा।ऊपर दिए गए चित्र में, LWD लगभग 1.107 "(स्ट्रैंड मोटाई का 1" LWO प्लस 0.107) होगा।
• खोलने का संक्षिप्त तरीका (SWO)।छोटे हीरे के विकर्ण के पार मापा जाने पर बॉन्ड के बीच के अंदरूनी किनारों के बीच की दूरी।एसडीडी से अंतर यह है कि एसडब्ल्यूओ खुली जगह को मापता है, जबकि एसडब्ल्यूडी एक बॉन्ड स्ट्रैंड के केंद्र से अगले तक अंतरिक्ष को मापता है।ऊपर दिए गए चित्र में, SWO 0.265 होगा।
• ओपनिंग का लंबा रास्ता (LWO)।लंबे समय तक हीरे के विकर्ण में मापा जाने पर बंधन किस्में के बीच के किनारों के बीच की दूरी।SWO की तरह, LWO और LWD के बीच अंतर यह है कि LWO केवल खुली जगह को मापता है, जबकि LWD एक बॉन्ड स्ट्रैंड के केंद्र को मापता है।ऊपर दिए गए चित्र में, LWO 1 "होगा।
• स्ट्रैंड थिकनेस।विस्तारित धातु के एक कतरा की मोटाई का एक उपाय।
• स्ट्रैंड चौड़ाई।विस्तारित धातु का एक किनारा कितना चौड़ा है

आवेदन:

स्टेनलेस स्टील का विस्तार धातु है उच्च एसिड और क्षार-प्रतिरोध आवश्यकताओं के साथ वास्तुशिल्प, वाणिज्यिक, औद्योगिक और सजावट में व्यापक रूप से उपयोग किया जाता है। सुरक्षा, उपकरण गार्ड, फर्श, पैदल मार्ग, सजावट, छलनी, फिल्टर, आदि के रूप में।
