उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| रासायनिक रचना: | फे, सी, सी, एमएन, एस, पी | मिश्र धातु या नहीं: | गैर मिश्र |
|---|---|---|---|
| परियोजना समाधान क्षमता: | ग्राफिक डिजाइन, 3डी मॉडल डिजाइन, परियोजनाओं के लिए कुल समाधान | आवेदन: | विला |
| सतह का उपचार: | हॉट-डीआईपी गैल्वनाइजिंग, पेंटिंग या अनुपचारित | जाली की लंबाई: | 1000 मिमी |
| जाली की चौड़ाई: | 800 मिमी | असर बार चौड़ाई x मोटाई: | 25x3 मिमी |
| असर बार आकार: | सादा, दाँतेदार I बार टाइप स्टाइल स्टील ग्रेटिंग | क्रॉस बार आकार: | गोल, मुड़, बार आकार |
| मेष आकार: | 30x100 मिमी | ईमेल: | devin@industrialmetalmesh.com |
| Whatsapp: | +8615369013183 | ||
| प्रमुखता देना: | जस्ती झंझरी,जस्ती इस्पात झंझरी |
||
उत्पाद विवरण
स्टील ग्रेटिंगको स्टील फ्रेम जाली या स्टील ग्रिड प्लेट भी कहा जाता है: यह आमतौर पर Q235 (कम कार्बन स्टील) स्टेनलेस स्टील से बना होता है। यह एक प्रकार का स्टील उत्पाद है जिसमें फ्लैट स्टील और बार को वेल्डिंग करके बनाया गया चौकोर जाली होता है जो एक निश्चित स्थान पर पार और व्यवस्थित होते हैं। इसका उपयोग मुख्य रूप से नाली कवर, स्टील संरचना प्लेटफॉर्म बोर्ड, सीढ़ी के पायदान आदि के रूप में किया जाता है। बार आमतौर पर मुड़ा हुआ चौकोर स्टील (मुड़ा हुआ स्टील) होता है।
सतह का उपचार हॉट गैल्वनाइजिंग, कोल्ड गैल्वनाइजिंग (इलेक्ट्रिक गैल्वनाइजिंग), पेंट स्प्रेइंग, एंटीरस्ट ऑयल सोकिंग, डिपिंग, प्लास्टिक स्प्रेइंग और बिना उपचार के हो सकता है।
स्टील ग्रेटिंग उत्पादन मानक:
|
स्टील ग्रेटिंग मानक |
स्टील मानक |
हॉट डिपिंग जिंक मानक |
|
चीन YB/T4001.1-2007 (नवीनतम मानक) |
चीन GB700-88 |
चीन GB/T13912-92 |
|
US ANSI/NAAMM (MBG531-93) |
US ASTM(A36) |
US ASTM(A123) |
|
ब्रिटिश BS4592-1:1995 |
ब्रिटिश BS360(43A) |
ब्रिटिश BS729 |
|
ऑस्ट्रेलियाई AS1657-1992 |
ऑस्ट्रेलियाई AS3679 |
ऑस्ट्रेलियाई AS1650 |
क्रॉस रॉड पिच:
A 100 मिमी (केंद्र दूरी)
B 50 मिमी (केंद्र दूरी)
C 25 मिमी (केंद्र दूरी)
क्रॉस रॉड आकार:
आमतौर पर 6 x 6 मुड़ा हुआ रॉड
छोटे आकार की ग्रेटिंग के लिए 5 x 5 मुड़ा हुआ रॉड
स्टेनलेस ग्रेटिंग के लिए 5 गोल बार
लोड बार आकार:
आमतौर पर 20 x 3 मिमी ~ 90 x 7 मिमी
लोड बार पिच:
सीरीज़ 1 30 मिमी (केंद्र दूरी)
सीरीज़ 2 40 मिमी (केंद्र दूरी)
सीरीज़ 3 40 मिमी (केंद्र दूरी)

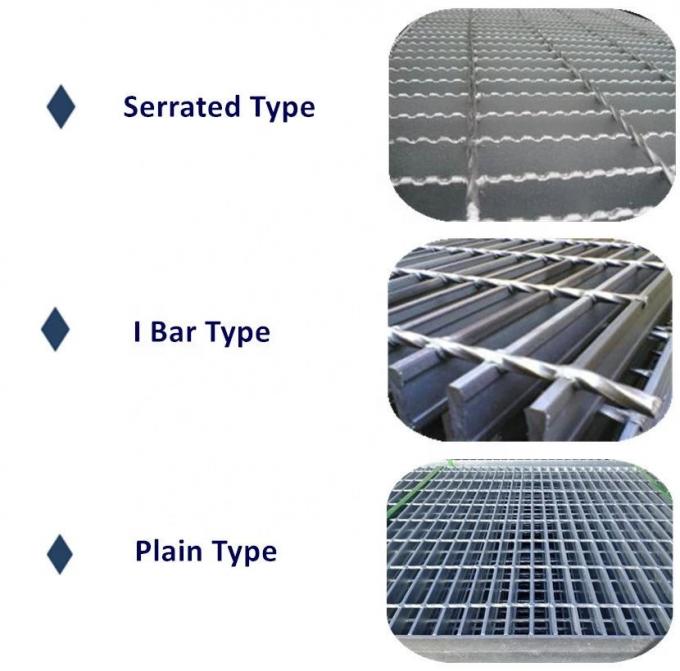

लोड बार टॉप सरफेस:
P सामान्य सादे प्रकार को संदर्भित करता है (डिफ़ॉल्ट के रूप में, नीचे चित्र 1 देखें)
S प्रबलित एंटी-स्किड सेरेटेड प्रकार को संदर्भित करता है (नीचे चित्र 2 देखें
I I- आकार के अनुभाग के साथ लोड बार को संदर्भित करता है
सतह का उपचार:
G हॉट-डिप गैल्वनाइजिंग को संदर्भित करता है;
P डिप पेंटिंग को संदर्भित करता है;
U बिना सतह उपचार को संदर्भित करता है (डिफ़ॉल्ट के रूप में)
E इलेक्ट्रोकेमिकल पॉलिशिंग को संदर्भित करता है
विशेषताएँ:
1. उच्च शक्ति, हल्की संरचना: ठोस ग्रिड प्रेशर वेल्डिंग संरचना में उच्च भार, हल्की संरचना, आसान स्थापना आदि के फायदे हैं।
2. बढ़िया उपस्थिति, उपयोग में टिकाऊ: हॉट जिंक डिपिंग सतह उपचार इसे काफी अच्छा संक्षारण प्रतिरोध, चमकदार और सुंदर सतह बनाता है।
3. अच्छा वेंटिलेशन, प्रकाश व्यवस्था, थर्मल, एंटी-विस्फोट और एंटी-स्किड प्रदर्शन।
4. गंदगी जमा होने से रोकें।
|
सीरीज़ |
फ्लैट स्टील स्पेस |
बार स्पेस |
लोड फ्लैट स्टील स्पेसिफिकेशन (चौड़ाई * मोटाई) |
|||||
|
20×3 |
25×3 |
32×3 |
40×3 |
20×5 |
25×5 |
|||
|
1 |
30 |
100 |
G203/30/100 |
G253/30/100 |
G323/30/100 |
G403/30/100 |
G205/30/100 |
G255/30/100 |
|
50 |
G203/30/50 |
G253/30/50 |
G323/30/50 |
G403/30/50 |
G205/30/50 |
G255/30/50 |
||
|
2 |
40 |
100 |
G203/40/100 |
G253/40/100 |
G323/40/100 |
G403/40/100 |
G205/40/100 |
G255/40/100 |
|
50 |
G203/40/50 |
G253/40/50 |
G323/40/50 |
G403/40/50 |
G205/40/50 |
G255/40/50 |
||
|
3 |
60 |
50 |
G203/60/50 |
G253/60/50 |
G253/60/50 |
G403/60/50 |
G205/60/50 |
G255/60/50 |
|
सीरीज़ |
फ्लैट स्टील स्पेस |
बार स्पेस |
लोड फ्लैट स्टील स्पेसिफिकेशन (चौड़ाई * मोटाई) |
|||||
|
32×5 |
40×5 |
45×5 |
50×5 |
55×5 |
60×5 |
|||
|
1 |
30 |
100 |
G325/30/100 |
G405/30/100 |
G455/30/100 |
G505/30/100 |
G555/30/100 |
G605/30/100 |
|
50 |
G325/30/50 |
G405/30/50 |
G455/30/50 |
G505/30/50 |
G555/30/50 |
G605/30/50 |
||
|
2 |
40 |
100 |
G325/40/100 |
G405/40/100 |
G455/40/100 |
G505/40/100 |
G555/40/100 |
G605/40/100 |
|
50 |
G325/40/50 |
G405/40/50 |
G455/40/50 |
G505/40/50 |
G555/40/50 |
G605/40/50 |
||
|
3 |
60 |
50 |
G325/60/50 |
G405/60/50 |
G455/60/50 |
G505/60/50 |
G555/60/50 |
G605/60/50 |
स्टील ग्रेटिंग की श्रेणी:
वेल्डिंग विधि द्वारा विभाजित: प्रेशर वेल्डिंग प्रकार, जड़ित प्रकार, लॉक प्रवेश प्रकार और
वेल्ड प्रवेश प्रकार।
लोड फ्लैट स्टील साइड के आकार से विभाजित: फ्लैट प्रकार, दांत प्रकार, और I आकार, आदि।
सामग्री द्वारा विभाजित: स्टेनलेस स्टील ग्रेटिंग और कार्बन स्टील ग्रेटिंग

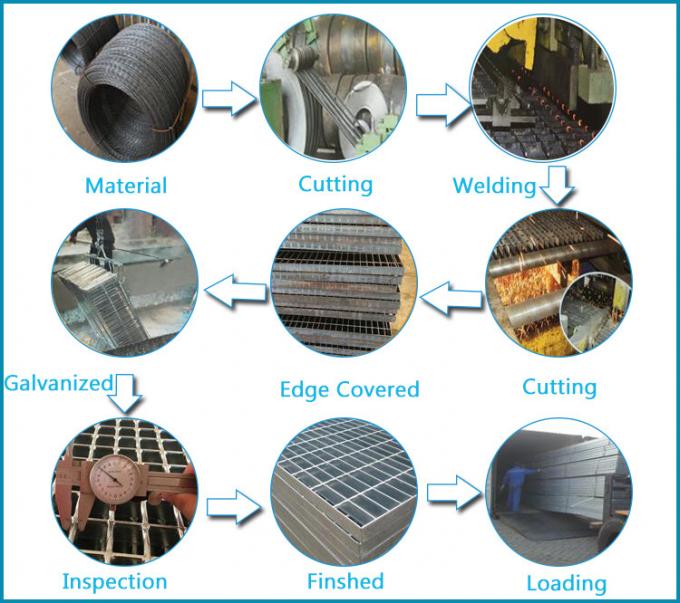

उत्पादन प्रक्रिया:
अनुप्रयोग:
इसका व्यापक रूप से प्लेटफॉर्म, गलियारे, ट्रस, नाली कवर, मैनहोल कवर, स्टील के लिए उपयोग किया जाता है
सीढ़ी, बाड़, और रेलिंग जिसमें पेट्रोकेमिकल, पावर स्टेशन, सीवेज शामिल हैं
ट्रीटमेंट प्लांट, मैकेनिकल निर्माण, मैकेनिकल और इलेक्ट्रिकल उपकरण, पेपर मिल, सीमेंट प्लांट, फार्मेसी, खाद्य प्रसंस्करण, नगरपालिका इंजीनियरिंग, पर्यावरण इंजीनियरिंग, आदि।

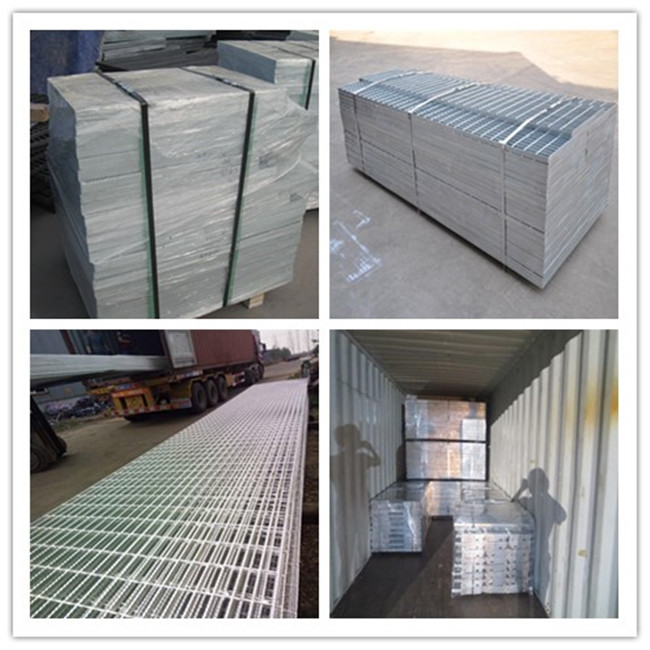

पैकेजिंग और शिपिंग
स्टील बेल्ट के साथ और प्लास्टिक फिल्म से लपेटा गया या ग्राहकों की आवश्यकता के अनुसार।
