उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| रासायनिक संरचना: | फे, सी, सी, एमएन, एस, पी | मिश्र धातु या नहीं: | गैर मिश्र |
|---|---|---|---|
| परियोजना समाधान क्षमता: | ग्राफिक डिजाइन, 3डी मॉडल डिजाइन, परियोजनाओं के लिए कुल समाधान | आवेदन: | विला |
| सतह उपचार: | हॉट-डीआईपी गैल्वनाइजिंग, पेंटिंग या अनुपचारित | जाली की लंबाई: | 1000 मिमी |
| जाली की चौड़ाई: | 800 मिमी | असर बार चौड़ाई x मोटाई: | 25x3 मिमी |
| असर बार आकार: | सादा, दाँतेदार I बार टाइप स्टाइल स्टील ग्रेटिंग | क्रॉस बार आकार: | गोल, मुड़, बार आकार |
| मेष का आकार: | 30x100 मिमी | ||
| प्रमुखता देना: | मंजिल पैदल मार्ग स्टील जाल ग्रिटिंग,विशेष स्टील मेष Grating,वेल्डेड स्टील मेष ग्रिटिंग |
||
निर्माण सामग्री भारी शुल्क गर्म डूबा जस्ती स्टेनलेस स्टील झंझरी जल निकासी खाई / नाली कवर के लिए
स्टील बार ग्रेटिंग को स्टील ग्रेटिंग के नाम से भी जाना जाता है। स्टील ग्रेटिंग समानांतर बार से बनी होती है जो लंबवत बार से एक दूसरे से जुड़ी होती हैं। बार को आमतौर पर मशीन प्रेशर वेल्डिंग या मैनुअल वेल्डिंग के माध्यम से जोड़ा जाता है, जैसा भी मामला हो। हालाँकि, बार को एक साथ जोड़ने के अन्य तरीके भी हैं। विकल्पों में रिवेटिंग, क्लोज मेशिंग (स्वेजिंग) और प्रेस-लॉकिंग शामिल हैं। जुड़ने का सबसे किफायती तरीका इस्तेमाल की गई सामग्री और बार की मोटाई से निर्धारित होता है। स्टील बार ग्रेटिंग आमतौर पर कार्बन स्टील या स्टेनलेस स्टील से बनी होती है। इसमें ताकत-से-वजन का अनुपात बहुत अधिक होता है और इसमें बहुत अधिक खुली जगह होती है, जिससे यह औद्योगिक फ़्लोरिंग के लिए व्यापक रूप से इस्तेमाल किया जाने वाला विकल्प बन जाता है। हालाँकि, इसका उपयोग अग्नि से बचने के रास्ते, सड़क की नालियाँ और पुल जैसी चीज़ों के लिए भी किया जाता है।
टेक-सीव में, प्रेस वेल्डेड स्टील बार ग्रेटिंग पैनल और प्रेस लॉक स्टील बार ग्रेटिंग पैनल दोनों का निर्माण किया जाता है। हमारे प्रेस वेल्डेड स्टील बार ग्रेटिंग पैनल अधिकांश औद्योगिक अनुप्रयोगों के लिए आदर्श हैं, जिसमें बिना किसी सीमा के तेल और गैस उद्योग, पेट्रो-रसायन उद्योग, खनन उद्योग और बिजली स्टेशन शामिल हैं, इसलिए अब हम निम्नलिखित में अपने प्रेस वेल्डेड स्टील बार ग्रेटिंग पैनल पर ध्यान केंद्रित करते हैं।

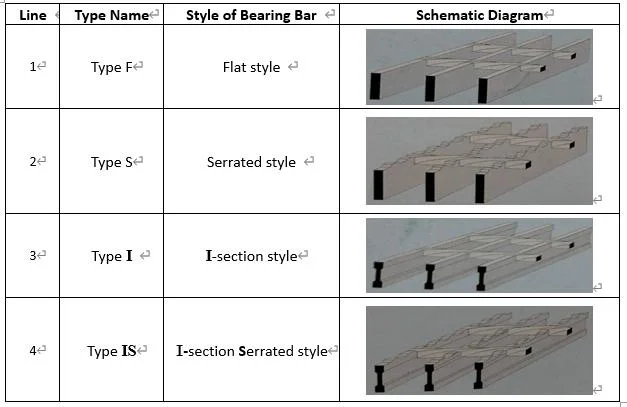

1. बियरिंग बार की शैली के अनुसार प्रेस वेल्डेड स्टील बार ग्रेटिंग पैनल के प्रकार
नोट: टेक-सीव में, ठंडे मुड़े हुए चौकोर क्रॉस बार के अतिरिक्त, गोल क्रॉस बार या रिब्ड क्रॉस बार भी अनुरोध पर उपलब्ध हैं।
2. बेयरिंग बार और क्रॉस बार के आयाम
| बेयरिंग बार का नाममात्र आकार और स्वीकार्य सहनशीलता | क्रॉस रॉड का आकार | ||
| नाममात्र आकार (मिमी) | स्वीकार्य सहनशीलता (मिमी) (YB/T4001.1-2007 देखें) |
अनुभाग क्षेत्र (मिमी2) | |
| मोटाई | 3-10 | +0.2/-0.4 | 20 |
| गहराई | 10-50 | +0.3/-0.9 | 32 |
| >50-75 | +0.4/-1.2 | 40 | |
| >75-100 | +0.7/-1.7 | ||
| विशिष्टता कोड (सरलीकृत संस्करण) |
बियरिंग बार का आकार | बेयरिंग बार अंतर (मिमी) |
क्रॉस बार अंतर (मिमी) |
नाममात्र वजन (किलोग्राम/एम२) |
|
| गहराई (मिमी) | मोटाई (मिमी) | ||||
| जी655/15/100 | 65 | 5 | 15 | 100 | 195.90 |
| जी655/15/50 | 65 | 5 | 15 | 50 | 199.00 |
| जी605/15/100 | 60 | 5 | 15 | 100 | 181.10 |
| जी605/15/50 | 60 | 5 | 15 | 50 | 184.20 |
| जी555/15/100 | 55 | 5 | 15 | 100 | 166.30 |
| जी555/15/50 | 55 | 5 | 15 | 50 | 169.30 |
| जी505/15/100 | 50 | 5 | 15 | 100 | 151.40 |
| जी505/15/50 | 50 | 5 | 15 | 50 | 154.50 |
| जी455/15/100 | 45 | 5 | 15 | 100 | 136.60 |
| जी455/15/50 | 45 | 5 | 15 | 50 | 139.60 |
| जी405/15/100 | 40 | 5 | 15 | 100 | 121.70 |
| जी405/15/50 | 40 | 5 | 15 | 50 | 124.80 |
| जी403/15/100 | 40 | 3 | 15 | 100 | 75.60 |
| जी403/15/50 | 40 | 3 | 15 | 50 | 78.70 |
| जी355/15/100 | 35 | 5 | 15 | 100 | 106.90 |
| जी355/15/50 | 35 | 5 | 15 | 50 | 110.00 |
| जी35315/100 | 35 | 3 | 15 | 100 | 66.60 |
| जी353/15/50 | 35 | 3 | 15 | 50 | 69.60 |
| जी325/15/100 | 32 | 5 | 15 | 100 | 98.00 |
| जी325/15/50 | 32 | 5 | 15 | 50 | 101.00 |
| जी323/15/100 | 32 | 3 | 15 | 100 | 61.10 |
| जी323/15/50 | 32 | 3 | 15 | 50 | 64.20 |
| जी255/15/100 | 25 | 5 | 15 | 100 | 77.20 |
| जी255/15/50 | 25 | 5 | 15 | 50 | 80.30 |
| जी253/15/100 | 25 | 3 | 15 | 100 | 48.40 |
| जी253/15/50 | 25 | 3 | 15 | 50 | 51.50 |
| जी205/15/100 | 20 | 5 | 15 | 100 | 62.40 |
| जी205/15/50 | 20 | 5 | 15 | 50 | 65.50 |
| जी203/15/100 | 20 | 3 | 15 | 100 | 39.30 |
| जी203/15/50 | 20 | 3 | 15 | 50 | 42.40 |
| जी605/20/100 | 60 | 5 | 20 | 100 | 135.30 |
| जी605/20/50 | 60 | 5 | 20 | 50 | 138.30 |
| जी555/20/100 | 55 | 5 | 20 | 100 | 124.30 |
| जी555/20/50 | 55 | 5 | 20 | 50 | 127.30 |
| जी505/20/100 | 50 | 5 | 20 | 100 | 113.30 |
| जी505/20/50 | 50 | 5 | 20 | 50 | 116.30 |
| जी503/20/100 | 50 | 3 | 20 | 100 | 70.80 |
| जी503/20/50 | 50 | 3 | 20 | 50 | 73.80 |
| जी455/20/100 | 45 | 5 | 20 | 100 | 102.20 |
| जी455/20/50 | 45 | 5 | 20 | 50 | 105.20 |
| जी405/20/100 | 40 | 5 | 20 | 100 | 91.20 |
| जी405/20/50 | 40 | 5 | 20 | 50 | 94.20 |
| जी403/20/100 | 40 | 3 | 20 | 100 | 57.30 |
| जी403/20/50 | 40 | 3 | 20 | 50 | 60.30 |
| जी355/20/100 | 35 | 5 | 20 | 100 | 80.20 |
| जी355/20/50 | 35 | 5 | 20 | 50 | 83.20 |
| जी353/20/100 | 35 | 3 | 20 | 100 | 50.50 |
| जी353/20/50 | 35 | 3 | 20 | 50 | 53.50 |
| जी325/20/100 | 32 | 5 | 20 | 100 | 73.60 |
| जी325/20/50 | 32 | 5 | 20 | 50 | 76.60 |
| जी323/20/100 | 32 | 3 | 20 | 100 | 46.40 |
| जी323/20/50 | 32 | 3 | 20 | 50 | 49.40 |
| जी255/20/100 | 25 | 5 | 20 | 100 | 58.10 |
| जी255/20/50 | 25 | 5 | 20 | 50 | 61.10 |
| जी253/20/100 | 25 | 3 | 20 | 100 | 36.90 |
| जी253/20/50 | 25 | 3 | 20 | 50 | 39.90 |
| जी205/20/100 | 20 | 5 | 20 | 100 | 47.10 |
| जी205/20/50 | 20 | 5 | 20 | 50 | 50.10 |
| जी203/20/100 | 25 | 3 | 20 | 100 | 30.10 |
| जी203/20/50 | 25 | 3 | 20 | 50 | 33.10 |
| जी655/30/100 | 65 | 5 | 30 | 100 | 100.40 |
| जी655/30/50 | 65 | 5 | 30 | 50 | 103.40 |
| जी605/30/100 | 60 | 5 | 30 | 100 | 92.90 |
| जी605/30/50 | 60 | 5 | 30 | 50 | 95.90 |
| जी555/30/100 | 55 | 5 | 30 | 100 | 85.40 |
| जी555/30/50 | 55 | 5 | 30 | 50 | 88.40 |
| जी505/30/100 | 50 | 5 | 30 | 100 | 77.90 |
| जी505/30/50 | 50 | 5 | 30 | 50 | 80.90 |
| जी503/30/100 | 50 | 3 | 30 | 100 | 49.60 |
| जी503/30/50 | 50 | 3 | 30 | 50 | 52.60 |
| जी455/30/100 | 45 | 5 | 30 | 100 | 70.40 |
| जी455/30/50 | 45 | 5 | 30 | 50 | 73.40 |
| जी405/30/100 | 40 | 5 | 30 | 100 | 62.90 |
| जी405/30/50 | 40 | 5 | 30 | 50 | 65.60 |
| जी403/30/100 | 40 | 3 | 30 | 100 | 40.30 |
| जी403/30/50 | 40 | 3 | 30 | 50 | 43.30 |
| जी355/30/100 | 35 | 5 | 30 | 100 | 55.40 |
| जी355/30/50 | 35 | 5 | 30 | 50 | 58.40 |
| जी353/30/100 | 35 | 3 | 30 | 100 | 35.60 |
| जी353/30/50 | 35 | 3 | 30 | 50 | 38.60 |
| जी325/30/100 | 32 | 5 | 30 | 100 | 50.90 |
| जी325/30/50 | 32 | 5 | 30 | 50 | 53.90 |
| जी323/30/100 | 32 | 3 | 30 | 100 | 32.80 |
| जी323/30/50 | 32 | 3 | 30 | 50 | 35.80 |
| जी255/30/100 | 25 | 5 | 30 | 100 | 40.40 |
| जी255/30/50 | 25 | 5 | 30 | 50 | 43.40 |
| जी253/30/100 | 25 | 3 | 30 | 100 | 26.30 |
| जी253/30/50 | 25 | 3 | 30 | 50 | 29.30 |
| जी205/30/100 | 20 | 5 | 30 | 100 | 33.00 |
| जी205/30/50 | 20 | 5 | 30 | 50 | 36.00 |
| जी203/30/100 | 20 | 3 | 30 | 100 | 21.60 |
| जी203/30/50 | 20 | 3 | 30 | 50 | 24.60 |
| जी655/40/100 | 65 | 5 | 40 | 100 | 78.70 |
| जी655/40/50 | 65 | 5 | 40 | 50 | 81.70 |
| जी605/40/100 | 60 | 5 | 40 | 100 | 72.90 |
| जी605/40/50 | 60 | 5 | 40 | 50 | 75.90 |
| जी555/40/100 | 55 | 5 | 40 | 100 | 67.10 |
| जी555/40/50 | 55 | 5 | 40 | 50 | 70.10 |
| जी505/40/100 | 50 | 5 | 40 | 100 | 61.20 |
| जी505/40/50 | 50 | 5 | 40 | 50 | 64.20 |
| जी503/40/100 | 50 | 3 | 40 | 100 | 39.60 |
| जी503/40/50 | 50 | 3 | 40 | 50 | 42.60 |
| जी455/40/100 | 45 | 5 | 40 | 100 | 55.40 |
| जी455/40/50 | 45 | 5 | 40 | 50 | 58.40 |
| जी405/40/100 | 40 | 5 | 40 | 100 | 49.60 |
| जी405/40/50 | 40 | 5 | 40 | 50 | 52.60 |
| जी403/40/100 | 40 | 3 | 40 | 100 | 32.30 |
| जी403/40/50 | 40 | 3 | 40 | 50 | 35.30 |
| जी355/40/100 | 35 | 5 | 40 | 100 | 43.80 |
| जी355/40/50 | 35 | 5 | 40 | 50 | 46.80 |
| जी353/40/100 | 35 | 3 | 40 | 100 | 28.60 |
| जी353/40/50 | 35 | 3 | 40 | 50 | 31.60 |
| जी325/40/100 | 32 | 5 | 40 | 100 | 40.30 |
| जी325/40/50 | 32 | 5 | 40 | 50 | 43.30 |
| जी323/40/100 | 32 | 3 | 40 | 100 | 26.40 |
| जी323/40/50 | 32 | 3 | 40 | 50 | 29.40 |
| जी255/40/100 | 25 | 5 | 40 | 100 | 32.10 |
| जी255/40/50 | 25 | 5 | 40 | 50 | 35.10 |
| जी253/40/100 | 25 | 3 | 40 | 100 | 21.30 |
| जी253/40/50 | 25 | 3 | 40 | 50 | 24.30 |
| जी205/40/100 | 20 | 5 | 40 | 100 | 26.30 |
| जी205/40/50 | 20 | 5 | 40 | 50 | 29.30 |
| जी203/40/100 | 20 | 3 | 40 | 100 | 17.60 |
| जी203/40/50 | 20 | 3 | 40 | 50 | 20.60 |
| जी655/60/50 | 65 | 5 | 60 | 50 | 49.00 |
| जी555/60/50 | 55 | 5 | 60 | 50 | 42.40 |
| जी505/60/50 | 50 | 5 | 60 | 50 | 39.00 |
| जी455/60/50 | 45 | 5 | 60 | 50 | 35.70 |
| जी405/60/50 | 40 | 5 | 60 | 50 | 32.30 |
| जी403/60/50 | 40 | 3 | 60 | 50 | 21.70 |
| जी325/60/50 | 32 | 5 | 60 | 50 | 27.00 |
| जी323/60/50 | 32 | 3 | 60 | 50 | 18.50 |
| जी255/60/50 | 25 | 5 | 60 | 50 | 22.30 |
| जी253/60/50 | 25 | 3 | 60 | 50 | 15.70 |
| जी205/60/50 | 20 | 5 | 60 | 50 | 19.00 |
| विशिष्टता कोड (सरलीकृत संस्करण) |
बियरिंग बार का आकार | बेयरिंग बार अंतर (मिमी) |
क्रॉस बार अंतर (मिमी) |
नाममात्र वजन (किलोग्राम/एम२) |
|
| गहराई (मिमी) | मोटाई (मिमी) | ||||
| जी10010/40/100 | 100 | 10 | 40 | 100 | 234.90 |
| जी1008/40/100 | 100 | 8 | 40 | 100 | 191.70 |
| जी908/40/100 | 90 | 8 | 40 | 100 | 173.10 |
| जी808/40/100 | 80 | 8 | 40 | 100 | 154.40 |
| जी758/40/100 | 75 | 8 | 40 | 100 | 145.10 |
| जी756/30/100 | 75 | 6 | 30 | 100 | 140.10 |
| जी756/40/100 | 75 | 6 | 40 | 100 | 110.10 |
| जी706/30/100 | 70 | 6 | 30 | 100 | 131.10 |
| जी706/40/100 | 70 | 6 | 40 | 100 | 103.20 |
| विशिष्टता कोड (सरलीकृत संस्करण) |
बेयरिंग I बार का आकार (मिमी) | आई बार अंतर (मिमी) |
क्रॉस बार अंतर (मिमी) |
नाममात्र वजन (किलोग्राम/एम२) |
|||
| आई बार ऊंचाई (चौड़ाई) |
निकला हुआ मोटा किनारा | पार्श्व मोटाई | फ्लैंज चौड़ाई | ||||
| जी757/30/50पीडब्लूआई | 75 | 7 | 4 | 12 | 30 | 50 | 126.10 |
| जी757/30/100पीडब्लूआई | 75 | 7 | 4 | 12 | 30 | 100 | 120.70 |
| जी657/30/50पीडब्लूआई | 65 | 7 | 4 | 10 | 30 | 50 | 110.10 |
| जी657/30/100पीडब्लूआई | 65 | 7 | 4 | 10 | 30 | 100 | 104.80 |
| जी607/30/50पीडब्लूआई | 60 | 7 | 4 | 10 | 30 | 50 | 99.10 |
| जी607/30/100पीडब्लूआई | 60 | 7 | 4 | 10 | 30 | 100 | 96.10 |
| जी557/30/50पीडब्लूआई | 55 | 7 | 4 | 8.5 | 30 | 50 | 90.30 |
| जी557/30/100पीडब्लूआई | 55 | 7 | 4 | 8.5 | 30 | 100 | 87.30 |
| जी507/30/50पीडब्लूआई | 50 | 7 | 4 | 8 | 30 | 50 | 83.20 |
| जी507/30/100पीडब्लूआई | 50 | 7 | 4 | 8 | 30 | 100 | 80.20 |
| जी505/30/50पीडब्लूआई | 50 | 5 | 3 | 8.5 | 30 | 50 | 62.80 |
| जी505/30/100पीडब्लूआई | 50 | 5 | 3 | 8.5 | 30 | 100 | 59.80 |
| जी445/30/50पीडब्लूआई | 44 | 5 | 3 | 8 | 30 | 50 | 56.50 |
| जी445/30/100पीडब्लूआई | 44 | 5 | 3 | 8 | 30 | 100 | 53.50 |
| जी385/30/50पीडब्लूआई | 38 | 5 | 3 | 7 | 30 | 50 | 49.90 |
| जी385/30/100पीडब्लूआई | 38 | 5 | 3 | 7 | 30 | 100 | 46.90 |
| जी325/30/50पीडब्लूआई | 32 | 5 | 3 | 6 | 30 | 50 | 43.30 |
| जी325/30/100पीडब्लूआई | 32 | 5 | 3 | 6 | 30 | 100 | 40.30 |
| जी255/30/50पीडब्लूआई | 25 | 5 | 3 | 4.5 | 30 | 50 | 35.10 |
| जी255/30/100पीडब्लूआई | 25 | 5 | 3 | 4.5 | 30 | 100 | 32.10 |
| जी757/40/50पीडब्लूआई | 75 | 7 | 4 | 12 | 40 | 50 | 101.00 |
| जी757/40/100पीडब्लूआई | 75 | 7 | 4 | 12 | 40 | 100 | 95.60 |
| जी657/40/50पीडब्लूआई | 65 | 7 | 4 | 10 | 40 | 50 | 88.50 |
| जी657/40/100पीडब्लूआई | 65 | 7 | 4 | 10 | 40 | 100 | 83.20 |
| जी607/40/50पीडब्लूआई | 60 | 7 | 4 | 10 | 40 | 50 | 78.90 |
| जी607/40/100पीडब्लूआई | 60 | 7 | 4 | 10 | 40 | 100 | 75.90 |
| जी557/40/50पीडब्लूआई | 55 | 7 | 4 | 8.5 | 40 | 50 | 71.90 |
| जी557/40/100पीडब्लूआई | 55 | 7 | 4 | 8.5 | 40 | 100 | 68.90 |
| जी507/40/50पीडब्लूआई | 50 | 7 | 4 | 8 | 40 | 50 | 66.40 |
| जी507/40/100पीडब्लूआई | 50 | 7 | 4 | 8 | 40 | 100 | 63.40 |
| जी505/40/50पीडब्लूआई | 50 | 5 | 3 | 8.5 | 40 | 50 | 50.40 |
| जी505/40/100पीडब्लूआई | 50 | 5 | 3 | 8.5 | 40 | 100 | 47.40 |
| जी445/40/50पीडब्लूआई | 44 | 5 | 3 | 8 | 40 | 50 | 45.50 |
| जी445/40/100पीडब्लूआई | 44 | 5 | 3 | 8 | 40 | 100 | 42.50 |
| जी385/40/50पीडब्लूआई | 38 | 5 | 3 | 7 | 40 | 50 | 40.30 |
| जी385/40/100पीडब्लूआई | 38 | 5 | 3 | 7 | 40 | 100 | 37.30 |
| जी325/40/50पीडब्लूआई | 32 | 5 | 3 | 6 | 40 | 50 | 35.10 |
| जी325/40/100पीडब्लूआई | 32 | 5 | 3 | 6 | 40 | 100 | 32.10 |
| जी255/40/50पीडब्लूआई | 25 | 5 | 3 | 4.5 | 40 | 50 | 28.70 |
| जी255/40/100पीडब्लूआई | 25 | 5 | 3 | 4.5 | 40 | 100 | 25.80 |
स्टील फ़्लोर ग्रेटिंग का अनुप्रयोग

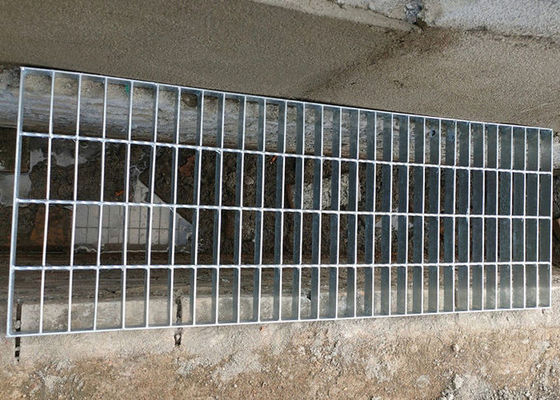

1) इसका उपयोग शहरी निर्माण में जल निकासी खाई कवर के रूप में पानी की निकासी और जमीन को सूखा रखने के लिए किया जा सकता है।
2) दाँतेदार स्टील की झंझरी का उपयोग बंदरगाह, पार्किंग स्थल, कृषि भूमि तथा अन्य स्थानों पर पैदल यात्रियों और वाहनों के प्रवेश और गुजरने के लिए प्लेटफार्म के रूप में किया जाएगा।
3) फोर्ज-वेल्डिंग ग्रेटिंग का उपयोग उद्योग मंच, बिजली संयंत्र, जल उपचार उद्योग, टावर मंच आदि के लिए भी किया जाएगा।
4) दाँतेदार स्टील झंझरी भी बगीचे, विला, बालकनी, राजमार्ग, आदि के लिए रेलिंग हो सकती है।
