उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| रासायनिक संरचना: | फे, सी, सी, एमएन, एस, पी | मिश्र धातु या नहीं: | गैर मिश्र |
|---|---|---|---|
| परियोजना समाधान क्षमता: | ग्राफिक डिजाइन, 3डी मॉडल डिजाइन, परियोजनाओं के लिए कुल समाधान | आवेदन: | विला |
| सतह उपचार: | हॉट-डीआईपी गैल्वनाइजिंग, पेंटिंग या अनुपचारित | जाली की लंबाई: | 1000 मिमी |
| जाली की चौड़ाई: | 800 मिमी | असर बार चौड़ाई x मोटाई: | 25x3 मिमी |
| असर बार आकार: | सादा, दाँतेदार I बार टाइप स्टाइल स्टील ग्रेटिंग | क्रॉस बार आकार: | गोल, मुड़, बार आकार |
| मेष का आकार: | 30x100 मिमी | ||
| प्रमुखता देना: | जस्ती प्लेटफ़ॉर्म स्टील ग्रिटिंग,वेल्डेड प्लेटफार्म स्टील ग्रिटिंग,टिकाऊ प्लेटफार्म स्टील ग्रिटिंग |
||

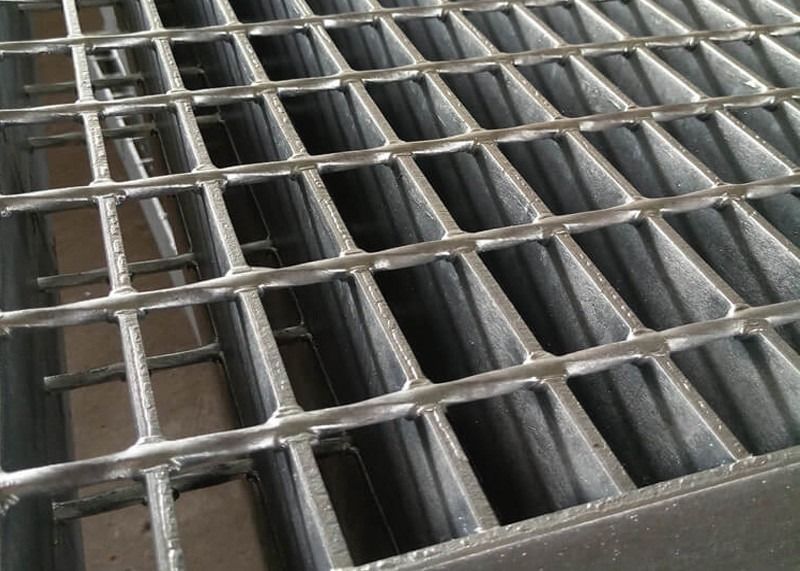

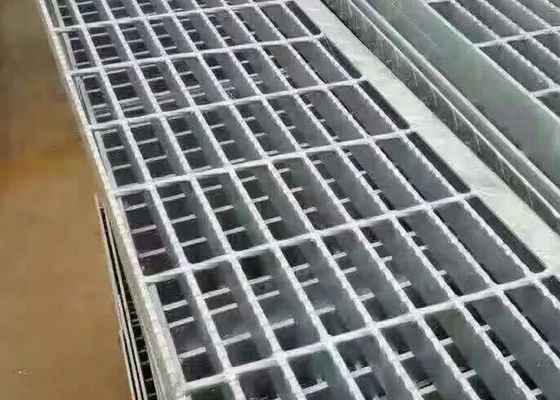

टिकाऊ प्लेटफार्म स्टील ग्रिटिंग जस्ती स्टील ग्रिटिंग वेल्डेड स्टील ग्रिटिंग
स्टील बार ग्रिटिंग को स्टील ग्रिटिंग के नाम से भी जाना जाता है। स्टील ग्रिटिंग समानांतर सलाखों से बनी होती है जो लंबवत सलाखों से एक साथ जुड़ी होती हैं।सलाखों को आम तौर पर मशीन दबाव वेल्डिंग या मैनुअल वेल्डिंग के माध्यम से जोड़ा जाता है, जैसा कि मामला हो सकता है। हालांकि, एक साथ सलाखों को जोड़ने के अन्य तरीके हैं। विकल्पों में रिवेटिंग, करीबी मेशिंग (स्वैगिंग), और प्रेस-लॉकिंग शामिल हैं।जोड़ने की सबसे किफायती विधि उपयोग की जाने वाली सामग्रियों और सलाखों की मोटाई से निर्धारित होती हैस्टील बार ग्रिड आमतौर पर कार्बन स्टील या स्टेनलेस स्टील से बने होते हैं। इसमें बहुत अधिक शक्ति-से-वजन अनुपात और बहुत अधिक खुली जगह होती है।इसे औद्योगिक फर्श के लिए व्यापक रूप से उपयोग किया जाने वाला विकल्प बनाते हैंहालांकि, इसका उपयोग अग्निशमन सीढ़ियों, सड़क नालों और पुलों जैसी चीजों के लिए भी किया जाता है।
टेक-सिव में प्रेस वेल्डेड स्टील बार ग्रिटिंग पैनल और प्रेस लॉक स्टील बार ग्रिटिंग पैनल दोनों का निर्माण किया जाता है।हमारे प्रेस वेल्डेड इस्पात पट्टी ग्रिटिंग पैनलों अधिकांश औद्योगिक अनुप्रयोगों के लिए आदर्श हैं, जिसमें तेल और गैस उद्योग, पेट्रो-केमिकल उद्योग, खनन उद्योग और बिजली संयंत्रों सहित,तो अब हम निम्नलिखित में हमारे प्रेस वेल्डेड इस्पात पट्टी ग्रिटिंग पैनलों पर ध्यान केंद्रित.
1. लेयरिंग बार की शैली के अनुसार प्रेस वेल्डेड स्टील बार ग्रिटिंग पैनलों के प्रकार
नोटः टेक-सिव में, ठंड घुमाया चौकोर क्रॉस बार के अलावा, गोल क्रॉस बार या रिब्ड क्रॉस बार भी अनुरोध पर उपलब्ध हैं।
2. असर बार और क्रॉस बार के आयाम
| नाममात्र का आकार और लेयरिंग बारों की अनुमेय सहिष्णुता | क्रॉस रॉड का आकार | ||
| नाममात्र आकार (मिमी) | अनुमेय सहिष्णुता (मिमी) (YB/T4001.1-2007 को देखें) |
अनुभाग क्षेत्रफल (मिमी2) | |
| मोटाई | 3-10 | +0.2/-0.4 | 20 |
| गहराई | 10-50 | +0.3/-0.9 | 32 |
| >50-75 | +0.4/-1.2 | 40 | |
| >75-100 | +0.7/-1.7 | ||
| विनिर्देश कोड (सरलीकृत संस्करण) |
लेयरिंग बार का आकार | लेयरिंग बार दूरी (मिमी) |
क्रॉस बार दूरी (मिमी) |
नाममात्र भार (किग्रा/मी2) |
|
| गहराई (मिमी) | मोटाई (मिमी) | ||||
| G655/15/100 | 65 | 5 | 15 | 100 | 195.90 |
| G655/15/50 | 65 | 5 | 15 | 50 | 199.00 |
| G605/15/100 | 60 | 5 | 15 | 100 | 181.10 |
| G605/15/50 | 60 | 5 | 15 | 50 | 184.20 |
| G555/15/100 | 55 | 5 | 15 | 100 | 166.30 |
| G555/15/50 | 55 | 5 | 15 | 50 | 169.30 |
| G505/15/100 | 50 | 5 | 15 | 100 | 151.40 |
| G505/15/50 | 50 | 5 | 15 | 50 | 154.50 |
| G455/15/100 | 45 | 5 | 15 | 100 | 136.60 |
| G455/15/50 | 45 | 5 | 15 | 50 | 139.60 |
| G405/15/100 | 40 | 5 | 15 | 100 | 121.70 |
| G405/15/50 | 40 | 5 | 15 | 50 | 124.80 |
| G403/15/100 | 40 | 3 | 15 | 100 | 75.60 |
| G403/15/50 | 40 | 3 | 15 | 50 | 78.70 |
| G355/15/100 | 35 | 5 | 15 | 100 | 106.90 |
| G355/15/50 | 35 | 5 | 15 | 50 | 110.00 |
| G35315/100 | 35 | 3 | 15 | 100 | 66.60 |
| G353/15/50 | 35 | 3 | 15 | 50 | 69.60 |
| G325/15/100 | 32 | 5 | 15 | 100 | 98.00 |
| G325/15/50 | 32 | 5 | 15 | 50 | 101.00 |
| G323/15/100 | 32 | 3 | 15 | 100 | 61.10 |
| G323/15/50 | 32 | 3 | 15 | 50 | 64.20 |
| G255/15/100 | 25 | 5 | 15 | 100 | 77.20 |
| G255/15/50 | 25 | 5 | 15 | 50 | 80.30 |
| G253/15/100 | 25 | 3 | 15 | 100 | 48.40 |
| G253/15/50 | 25 | 3 | 15 | 50 | 51.50 |
| G205/15/100 | 20 | 5 | 15 | 100 | 62.40 |
| G205/15/50 | 20 | 5 | 15 | 50 | 65.50 |
| G203/15/100 | 20 | 3 | 15 | 100 | 39.30 |
| G203/15/50 | 20 | 3 | 15 | 50 | 42.40 |
| G605/20/100 | 60 | 5 | 20 | 100 | 135.30 |
| G605/20/50 | 60 | 5 | 20 | 50 | 138.30 |
| G555/20/100 | 55 | 5 | 20 | 100 | 124.30 |
| G555/20/50 | 55 | 5 | 20 | 50 | 127.30 |
| G505/20/100 | 50 | 5 | 20 | 100 | 113.30 |
| G505/20/50 | 50 | 5 | 20 | 50 | 116.30 |
| G503/20/100 | 50 | 3 | 20 | 100 | 70.80 |
| G503/20/50 | 50 | 3 | 20 | 50 | 73.80 |
| G455/20/100 | 45 | 5 | 20 | 100 | 102.20 |
| G455/20/50 | 45 | 5 | 20 | 50 | 105.20 |
| G405/20/100 | 40 | 5 | 20 | 100 | 91.20 |
| G405/20/50 | 40 | 5 | 20 | 50 | 94.20 |
| G403/20/100 | 40 | 3 | 20 | 100 | 57.30 |
| G403/20/50 | 40 | 3 | 20 | 50 | 60.30 |
| G355/20/100 | 35 | 5 | 20 | 100 | 80.20 |
| G355/20/50 | 35 | 5 | 20 | 50 | 83.20 |
| G353/20/100 | 35 | 3 | 20 | 100 | 50.50 |
| G353/20/50 | 35 | 3 | 20 | 50 | 53.50 |
| G325/20/100 | 32 | 5 | 20 | 100 | 73.60 |
| G325/20/50 | 32 | 5 | 20 | 50 | 76.60 |
| G323/20/100 | 32 | 3 | 20 | 100 | 46.40 |
| G323/20/50 | 32 | 3 | 20 | 50 | 49.40 |
| G255/20/100 | 25 | 5 | 20 | 100 | 58.10 |
| G255/20/50 | 25 | 5 | 20 | 50 | 61.10 |
| G253/20/100 | 25 | 3 | 20 | 100 | 36.90 |
| G253/20/50 | 25 | 3 | 20 | 50 | 39.90 |
| G205/20/100 | 20 | 5 | 20 | 100 | 47.10 |
| G205/20/50 | 20 | 5 | 20 | 50 | 50.10 |
| G203/20/100 | 25 | 3 | 20 | 100 | 30.10 |
| G203/20/50 | 25 | 3 | 20 | 50 | 33.10 |
| G655/30/100 | 65 | 5 | 30 | 100 | 100.40 |
| G655/30/50 | 65 | 5 | 30 | 50 | 103.40 |
| G605/30/100 | 60 | 5 | 30 | 100 | 92.90 |
| G605/30/50 | 60 | 5 | 30 | 50 | 95.90 |
| G555/30/100 | 55 | 5 | 30 | 100 | 85.40 |
| G555/30/50 | 55 | 5 | 30 | 50 | 88.40 |
| G505/30/100 | 50 | 5 | 30 | 100 | 77.90 |
| G505/30/50 | 50 | 5 | 30 | 50 | 80.90 |
| G503/30/100 | 50 | 3 | 30 | 100 | 49.60 |
| G503/30/50 | 50 | 3 | 30 | 50 | 52.60 |
| G455/30/100 | 45 | 5 | 30 | 100 | 70.40 |
| G455/30/50 | 45 | 5 | 30 | 50 | 73.40 |
| G405/30/100 | 40 | 5 | 30 | 100 | 62.90 |
| G405/30/50 | 40 | 5 | 30 | 50 | 65.60 |
| G403/30/100 | 40 | 3 | 30 | 100 | 40.30 |
| G403/30/50 | 40 | 3 | 30 | 50 | 43.30 |
| G355/30/100 | 35 | 5 | 30 | 100 | 55.40 |
| G355/30/50 | 35 | 5 | 30 | 50 | 58.40 |
| G353/30/100 | 35 | 3 | 30 | 100 | 35.60 |
| G353/30/50 | 35 | 3 | 30 | 50 | 38.60 |
| G325/30/100 | 32 | 5 | 30 | 100 | 50.90 |
| G325/30/50 | 32 | 5 | 30 | 50 | 53.90 |
| G323/30/100 | 32 | 3 | 30 | 100 | 32.80 |
| G323/30/50 | 32 | 3 | 30 | 50 | 35.80 |
| G255/30/100 | 25 | 5 | 30 | 100 | 40.40 |
| G255/30/50 | 25 | 5 | 30 | 50 | 43.40 |
| G253/30/100 | 25 | 3 | 30 | 100 | 26.30 |
| G253/30/50 | 25 | 3 | 30 | 50 | 29.30 |
| G205/30/100 | 20 | 5 | 30 | 100 | 33.00 |
| G205/30/50 | 20 | 5 | 30 | 50 | 36.00 |
| G203/30/100 | 20 | 3 | 30 | 100 | 21.60 |
| G203/30/50 | 20 | 3 | 30 | 50 | 24.60 |
| G655/40/100 | 65 | 5 | 40 | 100 | 78.70 |
| G655/40/50 | 65 | 5 | 40 | 50 | 81.70 |
| G605/40/100 | 60 | 5 | 40 | 100 | 72.90 |
| G605/40/50 | 60 | 5 | 40 | 50 | 75.90 |
| G555/40/100 | 55 | 5 | 40 | 100 | 67.10 |
| G555/40/50 | 55 | 5 | 40 | 50 | 70.10 |
| G505/40/100 | 50 | 5 | 40 | 100 | 61.20 |
| G505/40/50 | 50 | 5 | 40 | 50 | 64.20 |
| G503/40/100 | 50 | 3 | 40 | 100 | 39.60 |
| G503/40/50 | 50 | 3 | 40 | 50 | 42.60 |
| G455/40/100 | 45 | 5 | 40 | 100 | 55.40 |
| G455/40/50 | 45 | 5 | 40 | 50 | 58.40 |
| G405/40/100 | 40 | 5 | 40 | 100 | 49.60 |
| G405/40/50 | 40 | 5 | 40 | 50 | 52.60 |
| G403/40/100 | 40 | 3 | 40 | 100 | 32.30 |
| G403/40/50 | 40 | 3 | 40 | 50 | 35.30 |
| G355/40/100 | 35 | 5 | 40 | 100 | 43.80 |
| G355/40/50 | 35 | 5 | 40 | 50 | 46.80 |
| G353/40/100 | 35 | 3 | 40 | 100 | 28.60 |
| G353/40/50 | 35 | 3 | 40 | 50 | 31.60 |
| G325/40/100 | 32 | 5 | 40 | 100 | 40.30 |
| G325/40/50 | 32 | 5 | 40 | 50 | 43.30 |
| G323/40/100 | 32 | 3 | 40 | 100 | 26.40 |
| G323/40/50 | 32 | 3 | 40 | 50 | 29.40 |
| G255/40/100 | 25 | 5 | 40 | 100 | 32.10 |
| G255/40/50 | 25 | 5 | 40 | 50 | 35.10 |
| G253/40/100 | 25 | 3 | 40 | 100 | 21.30 |
| G253/40/50 | 25 | 3 | 40 | 50 | 24.30 |
| G205/40/100 | 20 | 5 | 40 | 100 | 26.30 |
| G205/40/50 | 20 | 5 | 40 | 50 | 29.30 |
| G203/40/100 | 20 | 3 | 40 | 100 | 17.60 |
| G203/40/50 | 20 | 3 | 40 | 50 | 20.60 |
| G655/60/50 | 65 | 5 | 60 | 50 | 49.00 |
| G555/60/50 | 55 | 5 | 60 | 50 | 42.40 |
| G505/60/50 | 50 | 5 | 60 | 50 | 39.00 |
| G455/60/50 | 45 | 5 | 60 | 50 | 35.70 |
| G405/60/50 | 40 | 5 | 60 | 50 | 32.30 |
| G403/60/50 | 40 | 3 | 60 | 50 | 21.70 |
| G325/60/50 | 32 | 5 | 60 | 50 | 27.00 |
| G323/60/50 | 32 | 3 | 60 | 50 | 18.50 |
| G255/60/50 | 25 | 5 | 60 | 50 | 22.30 |
| G253/60/50 | 25 | 3 | 60 | 50 | 15.70 |
| G205/60/50 | 20 | 5 | 60 | 50 | 19.00 |
| विनिर्देश कोड (सरलीकृत संस्करण) |
लेयरिंग बार का आकार | लेयरिंग बार दूरी (मिमी) |
क्रॉस बार दूरी (मिमी) |
नाममात्र भार (किग्रा/मी2) |
|
| गहराई (मिमी) | मोटाई (मिमी) | ||||
| G10010/40/100 | 100 | 10 | 40 | 100 | 234.90 |
| G1008/40/100 | 100 | 8 | 40 | 100 | 191.70 |
| G908/40/100 | 90 | 8 | 40 | 100 | 173.10 |
| G808/40/100 | 80 | 8 | 40 | 100 | 154.40 |
| G758/40/100 | 75 | 8 | 40 | 100 | 145.10 |
| G756/30/100 | 75 | 6 | 30 | 100 | 140.10 |
| G756/40/100 | 75 | 6 | 40 | 100 | 110.10 |
| G706/30/100 | 70 | 6 | 30 | 100 | 131.10 |
| G706/40/100 | 70 | 6 | 40 | 100 | 103.20 |
| विनिर्देश कोड (सरलीकृत संस्करण) |
असर I बार का आकार (मिमी) | मैं बार दूरी (मिमी) |
क्रॉस बार दूरी (मिमी) |
नाममात्र भार (किग्रा/मी2) |
|||
| मैं बार ऊँचाई (चौड़ाई) |
फ्लैंज की मोटाई | पार्श्व मोटाई | फ्लैंज चौड़ाई | ||||
| G757/30/50PWI | 75 | 7 | 4 | 12 | 30 | 50 | 126.10 |
| G757/30/100PWI | 75 | 7 | 4 | 12 | 30 | 100 | 120.70 |
| G657/30/50PWI | 65 | 7 | 4 | 10 | 30 | 50 | 110.10 |
| G657/30/100PWI | 65 | 7 | 4 | 10 | 30 | 100 | 104.80 |
| G607/30/50PWI | 60 | 7 | 4 | 10 | 30 | 50 | 99.10 |
| G607/30/100PWI | 60 | 7 | 4 | 10 | 30 | 100 | 96.10 |
| G557/30/50PWI | 55 | 7 | 4 | 8.5 | 30 | 50 | 90.30 |
| G557/30/100PWI | 55 | 7 | 4 | 8.5 | 30 | 100 | 87.30 |
| G507/30/50PWI | 50 | 7 | 4 | 8 | 30 | 50 | 83.20 |
| G507/30/100PWI | 50 | 7 | 4 | 8 | 30 | 100 | 80.20 |
| G505/30/50PWI | 50 | 5 | 3 | 8.5 | 30 | 50 | 62.80 |
| G505/30/100PWI | 50 | 5 | 3 | 8.5 | 30 | 100 | 59.80 |
| G445/30/50PWI | 44 | 5 | 3 | 8 | 30 | 50 | 56.50 |
| G445/30/100PWI | 44 | 5 | 3 | 8 | 30 | 100 | 53.50 |
| G385/30/50PWI | 38 | 5 | 3 | 7 | 30 | 50 | 49.90 |
| G385/30/100PWI | 38 | 5 | 3 | 7 | 30 | 100 | 46.90 |
| G325/30/50PWI | 32 | 5 | 3 | 6 | 30 | 50 | 43.30 |
| G325/30/100PWI | 32 | 5 | 3 | 6 | 30 | 100 | 40.30 |
| G255/30/50PWI | 25 | 5 | 3 | 4.5 | 30 | 50 | 35.10 |
| G255/30/100PWI | 25 | 5 | 3 | 4.5 | 30 | 100 | 32.10 |
| G757/40/50PWI | 75 | 7 | 4 | 12 | 40 | 50 | 101.00 |
| G757/40/100PWI | 75 | 7 | 4 | 12 | 40 | 100 | 95.60 |
| G657/40/50PWI | 65 | 7 | 4 | 10 | 40 | 50 | 88.50 |
| G657/40/100PWI | 65 | 7 | 4 | 10 | 40 | 100 | 83.20 |
| G607/40/50PWI | 60 | 7 | 4 | 10 | 40 | 50 | 78.90 |
| G607/40/100PWI | 60 | 7 | 4 | 10 | 40 | 100 | 75.90 |
| G557/40/50PWI | 55 | 7 | 4 | 8.5 | 40 | 50 | 71.90 |
| G557/40/100PWI | 55 | 7 | 4 | 8.5 | 40 | 100 | 68.90 |
| G507/40/50PWI | 50 | 7 | 4 | 8 | 40 | 50 | 66.40 |
| G507/40/100PWI | 50 | 7 | 4 | 8 | 40 | 100 | 63.40 |
| G505/40/50PWI | 50 | 5 | 3 | 8.5 | 40 | 50 | 50.40 |
| G505/40/100PWI | 50 | 5 | 3 | 8.5 | 40 | 100 | 47.40 |
| G445/40/50PWI | 44 | 5 | 3 | 8 | 40 | 50 | 45.50 |
| G445/40/100PWI | 44 | 5 | 3 | 8 | 40 | 100 | 42.50 |
| G385/40/50PWI | 38 | 5 | 3 | 7 | 40 | 50 | 40.30 |
| G385/40/100PWI | 38 | 5 | 3 | 7 | 40 | 100 | 37.30 |
| G325/40/50PWI | 32 | 5 | 3 | 6 | 40 | 50 | 35.10 |
| G325/40/100PWI | 32 | 5 | 3 | 6 | 40 | 100 | 32.10 |
| G255/40/50PWI | 25 | 5 | 3 | 4.5 | 40 | 50 | 28.70 |
| G255/40/100PWI | 25 | 5 | 3 | 4.5 | 40 | 100 | 25.80 |
उत्पाद की विशेषता
| डेटा बचत | एक ही लोड स्थितियों में, डेटा को बचाने का सबसे कुशल तरीका, और तदनुसार, समर्थन संरचना के डेटा को कम किया जा सकता है। |
| निवेश को कम करें | डेटा बचाओ, श्रम बचाओ, समय बचाओ, सफाई और सुरक्षा नहीं। |
| निर्माण सरल है | इस्पात ग्रिड प्लेट डिवाइस पूर्व स्थापित समर्थन पर clamped या वेल्डेड है, और एक व्यक्ति इसे खत्म कर सकते हैं |
| समय बचाना | उत्पाद को साइट पर पुनः प्रसंस्करण की आवश्यकता नहीं है, अर्थात उपकरण बहुत तेज़ है। |
| टिकाऊ | गर्म डुबकी जिंक जंग रोधी उपचार के बाद कारखाने छोड़ने से पहले, प्रभाव और दबाव प्रतिरोध मजबूत हो सकता है |
| आधुनिक असर | सुंदर उपस्थिति, मानक योजना, वेंटिलेशन और प्रकाश, लोगों को सभी परिसंचरण की एक आधुनिक भावना देने के लिए |
| अशुद्धता विरोधी | बड़ी सींच, कोई वर्षा जल, बर्फ और धूल नहीं। |
| हवा के प्रतिरोध को कम करें | अच्छी वेंटिलेशन के कारण, तेज हवाओं में कम हवा का प्रतिरोध, हवा के नुकसान को कम करता है। |
| लोशन प्रतिरोधी | स्लिड विरोधी प्रदर्शन और अन्य कार्य। |
| सरल योजना | कोई छोटा समर्थन बीम नहीं, सरल संरचना, सरलीकृत योजना; स्टील ग्रिड विवरण की योजना बनाने की कोई आवश्यकता नहीं, केवल प्रकार बता सकते हैं, कारखाने ग्राहकों के लिए योजना बना सकते हैं। |
