एएसटीएम ए 36 स्टैंडर्ड स्टील ग्रिटिंग पैनल WB325/2 जस्ती

ASTM A36 मानक स्टील ग्रेटिंग पैनल WB325/2 गैल्वेनाइज्ड ​

स्टील ग्रेटिंग कई निर्माणों का एक आवश्यक संरचनात्मक घटक है, विशेष रूप से वाणिज्यिक और औद्योगिक स्थानों में। स्टील ग्रेटिंग को विशेष रूप से उच्च प्रभाव, उच्च भार अनुप्रयोगों के लिए डिज़ाइन किया गया है, जैसे कि वॉकवे, सीढ़ियाँ, प्लेटफ़ॉर्म और मेज़ानाइन। स्टील ग्रेटिंग सुरक्षित है, लंबे समय तक चलेगी, और औद्योगिक और वाणिज्यिक स्थानों के लिए किसी भी अन्य अंडरफुट विकल्पों की तुलना में बेहतर दिखेगी।
यदि आपको स्टील ग्रेटिंग की आवश्यकता हो तो कृपया संपर्क करें।

हॉट डीआईपी गैल्वेनाइज्ड स्टील ग्रेटिंग में तीन प्रकार की स्टील ग्रेटिंग होती हैं, वे हैं प्लेन स्टाइल स्टील ग्रेटिंग, सेरेटेड स्टाइल स्टील ग्रेटिंग और आई बार टाइप स्टील ग्रेटिंग।

इनका व्यापक रूप से स्टील संरचना प्लेटफार्मों, सीढ़ी के चरणों, फुटपाथों, नालियों और कुएं के ढक्कनों आदि में उपयोग किया जाता है। हम ग्राहक की आवश्यकताओं के अनुसार मानक स्टील झंझरी और अनुकूलित आकार में डिजाइन और निर्माण कर सकते हैं।

.स्टील ग्रेटिंग पैनल WB325/2, गैल्वेनाइज्ड, ASTM A36 मानक के अनुसार निर्मित

आयाम: चौड़ाई 1500 मिमी, लंबाई 6000 मिमी

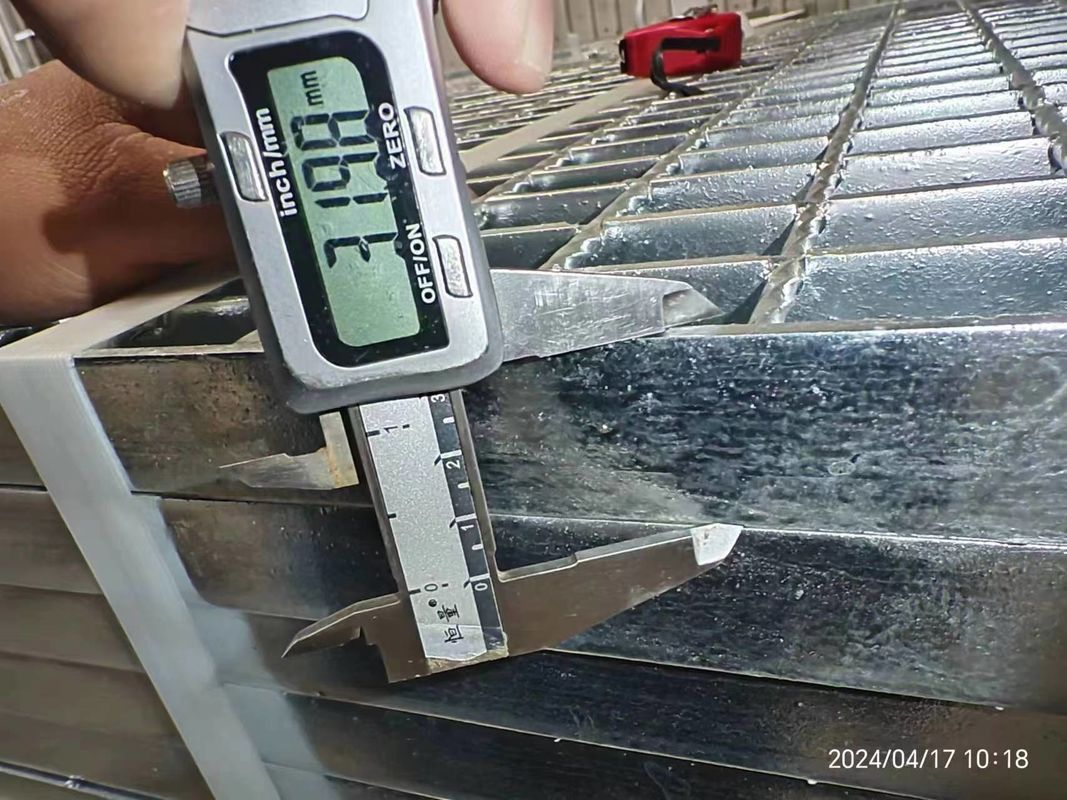

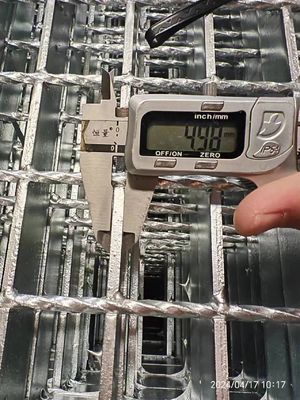

बेयरिंग बार का आकार (ऊंचाई x मोटाई): 32x5मिमी
बेयरिंग बार स्पेसिंग: 40 मिमी
क्रॉस बार स्पेसिंग: 50 मिमी

मानक हल्के स्टील झंझरी पैनल 6 मीटर × 1 मीटर

• आयाम:6 मीटर × 1 मीटर पैनल.
• पिच का आकार:30 मिमी × 50 मिमी.
• भार वहन करने वाली पट्टियाँ:30 मिमी ×3 मिमी.
• क्रॉस बार:15 मिमी × 3 मिमी.
• कलई करना:85 माइक्रोन गर्म गहरी जस्ती.
• सभी प्रकार के फिक्सिंग क्लैम्प के साथ।

गैल्वनाइज्ड ग्रेटिंग 6 मीटर × 1 मीटर सेक्शन 25 × 5 मिमी

• इलेक्ट्रो फोर्ज्ड - तार मोड़.
• गैल्वा. जाल 30 × 94 पायदान 70 माइक्रोन.

गर्म डुबकी जस्ती स्टील झंझरी - B404/41/50SG

• B404/41/50SG खुला अंत.
• बी.बी.: 40 × 4 मिमी, सी.बी.: 6 मिमी मुड़ी हुई, जाली: 41.275 × 50 मिमी.
• पैनल:5850 × 913 मिमी.
• दाँतेदार.

गर्म डुबकी जस्ती स्टील झंझरी - B355/41/50SG

• B355/41/50SG खुला अंत.
• बी बी:35 × 5 मिमी, सीबी: 6 मिमी मुड़, जाल: 41.275 × 50 मिमी।
• पैनल:5850 × 913 मिमी.
• दाँतेदार.

गर्म डुबकी जस्ती स्टील झंझरी - B354/41/50SG

• B354/41/50SG खुला अंत.
• बी बी:35 × 4 मिमी, सीबी: 6 मिमी मुड़, जाल: 41.275 × 50 मिमी।
• पैनल:5850 × 913 मिमी.
• दाँतेदार.

गर्म डुबकी जस्ती स्टील झंझरी - B254/41/50SG

• B254/41/50SG खुला अंत.
• बी बी:25 × 4 मिमी, सीबी: 6 मिमी मुड़, जाल: 41.275 × 50 मिमी।
• पैनल:5850 × 913 मिमी.
• दाँतेदार.

ग्रेटिंग एंटी-स्लिपरी सीएस 50 मिमी × 5 मिमी 8 मिमी
ग्रेटिंग, सतह फिसलनरोधी (एंटी-स्किड), सामग्री कार्बन स्टील, सामग्री मानक ASTM A 1011 CS TYPE B, TYPE G2, विनिर्माण मानक ANSI/NAA MM 531, प्लेट आयाम (ऊंचाई × मोटाई) 50 मिमी × 5 मिमी, ग्रेटिंग आयाम (चौड़ाई × लंबाई) 910 मिमी × 3050 मिमी, पृथक्करण अंतर प्लेट 30 मिमी, पृथक्करण अंतर बार 50 मिमी, बार व्यास 8 मिमी, कोटिंग गैल्व/कैलोरी 600gzn/मी², एएसटीएम 123.

जीआई ग्रेटिंग एएसटीएम ए36 600 मिमी चौड़ा × 6 मीटर लंबा

• आकार:मानक क्रॉस बार के साथ 40 × 5 मिमी मोटी फ्लैट बार (गैर-दाँतेदार प्रकार)।
• आवाज़ का उतार-चढ़ाव:30 × 100 मिमी.
• श्रेणी:एएसटीएम ए36.
• खत्म करना:80 माइक्रोन पर गर्म डुबकी जस्ती।

जीआई ग्रेटिंग 110 मिमी × 45 मिमी छेद

• आकार:25 मिमी × 2.50 मिमी - फ्लैट बार मोटाई.
• छेद का आकार:110 मिमी × 45 मिमी.
• मानक चौड़ाई:900 मिमी.
• लंबाई:5950 मिमी.
• वज़न:68 किलोग्राम/मी.

Q235 I-बार गर्म डुबकी जस्ती स्टील झंझरी

• विशिष्टता:आई-बार ग्रेटिंग, आकार: 508 मिमी(चौड़ाई) × 995 मिमी(लंबाई), Q235 सामग्री।
• बेयरिंग बार ऊंचाई:55 मिमी × 494 मिमी लंबाई.
• बेयरिंग बार पिच:35.3 मिमी.
• बेयरिंग बार:7 मिमी (शीर्ष एवं अंत) / 4 मिमी (पेट)।
• क्रॉस बार 8 मिमी × 8 मिमी × 995 मिमी लंबाई, पिच 100 मिमी केंद्र, 5 पीसी / झंझरी।
• अंत प्लेट, फ्लैट बार, 7 मिमी × 55 मिमी (ऊंचाई) × 995 मिमी लंबाई।
• हॉट डिप गल्वनाइजिंग।
• पैकिंग:बंडल/लकड़ी फूस.

बीएस 4592 के अनुसार दाँतेदार गर्म डुबकी जस्ती इस्पात झंझरी

• एसटीएम-जीएसजीआर-001.
• गरम डुबकी जस्ती बीएस 4592 के लिए दाँतेदार.
• आकार 19 फीट × 3 फीट, षट्कोणीय या वर्गाकार मुड़ी हुई क्रॉस पट्टियों के साथ आयताकार पैटर्न।
• बेयरिंग बार का आकार:40 मिमी × 5 मिमी दाँतेदार.
• बियरिंग बारों के बीच की दूरी:30 मिमी, प्रत्येक 100 मिमी पर 8 मिमी षट्कोणीय मुड़ी हुई छड़ के साथ एक साथ जुड़ा हुआ।
• बियरिंग बार की ऊपरी सतह दाँतेदार होगी।
• ग्रेटिंग पैनल न्यूनतम 460 ग्राम/मी2 के गर्म डुबाव गैल्वनाइज्ड होंगे².
• 6.6 kn/m के भार में एकसमान कार्य के तहत 1/4" विक्षेपण के लिए अधिकतम 67" स्पान के लिए उपयुक्त ग्रेटिंग².
• ग्रेटिंग बार का अंत बंद होना चाहिए।

झंझरी बार गर्म डुबकी जस्ती सादे सतह

• आकार:100 सेमी चौड़ाई × 160 सेमी लंबाई.
• बार ग्रेटिंग्स.
• सादी सतह, दोनों सिरों पर पट्टियाँ।
• फ्लैट बार आकार:25 मिमी × 5 मिमी.
• लोड बार रिक्ति:30 मिमी.
• ट्विस्ट रोड रिक्ति:100 मिमी.
• लोड बार विस्तार:1600 मिमी.
• चौड़ाई:995 मिमी.
• सतह उपचार: गर्म डुबकी जस्ती।

ASTM A36 जस्ती बार झंझरी खुले प्रकार

• सामग्री:एएसटीएम ए36, गैल्वेनाइज्ड ओपन टाइप ग्रेटिंग 25 × 5 मिमी, बेयरिंग बार 30 मिमी की दूरी पर।
• आयताकार पैटर्न में 100 मिमी दबाव पर नॉन-स्किड क्रॉस बार (व्यास: 9.5 मिमी) के साथ।

गर्म-डुबकी जस्ती ST37 स्टील झंझरी

• बेयरिंग बार पिच:34 मिमी.
• क्रॉस बार पिच:34 मिमी.
• क्रॉस बार मोटाई:5 मिमी.
• बेयरिंग बार मोटाई:4 मिमी.
• ऊंचाई:50 मिमी.
• 6000 मिमी × 1000 मिमी झंझरी पैनल.

जस्ती इस्पात झंझरी, सतह विरोधी फिसलन (विरोधी स्किड)

• सामग्री कार्बन स्टील, सामग्री मानक ASTM A 1011 CS प्रकार B.
• प्लेट का आयाम (ऊंचाई × मोटाई) 1-1/4 × 3/16 इंच.
• ग्रेटिंग आयाम (चौड़ाई × लंबाई) 36 × 120 इंच.
• पृथक्करण अंतर प्लेट 1-3/16 इंच.
• पृथक्करण अंतर बार 4 इंच, बार व्यास 1/4 इंच।
• कोटिंग गैल्वेनाइज्ड ASTM A123 605gm/m².

झंझरी, सतह चिकनी, सामग्री कार्बन स्टील

• सामग्री मानक ASTM A 1011 CS प्रकार B.
• विनिर्माण मानक ANSI/NAA MM MBG-531.
• प्लेट का आयाम (ऊंचाई × मोटाई) 1 × 3/16 इंच.
• झंझरी आयाम (चौड़ाई × लंबाई) 24 × 120 इंच.
• पृथक्करण अंतर प्लेट 1-3/16 इंच.
• पृथक्करण अंतर बार 4 इंच, बार व्यास 1/4 इंच।
• कोटिंग गैल्वेनाइज्ड, ASTM A 123 605 ग्राम/मी².

ग्रेटिंग, सामग्री स्टील ग्रिल, प्रकार पैनोरमिक, सॉटूथ डिजाइन

• प्लेट आयाम (ऊंचाई × मोटाई) 25 × 3 मिमी.
• झंझरी आयाम (चौड़ाई × लंबाई) 170 × 247.5 सेमी.
• पृथक्करण अंतर प्लेट 60 मिमी, पृथक्करण अंतर बार 130 मिमी.
• कोटिंग जस्ती.

गैल्वेनाइज्ड स्टील ग्रेटिंग - कार्बन स्टील ASTM A36

• सामग्री:कार्बन स्टील ASTM A36.
• कलई करना:जस्ती.
• क्षैतिज चौड़ाई:1020 मिमी.
• देशांतर लंबाई:6000 मिमी.
• ऊंचाई:20 मिमी.
• मोटाई:3 मिमी.
• ऊर्ध्वाधर पट्टी का अंतर:30 मिमी.
• क्रॉस बार की पेसिंग:60 मिमी
• मुड़ी हुई पट्टी का व्यास:6 मिमी.

गर्म डुबकी जस्ती झंझरी Q235B, 30 × 100 मिमी जाल

• सामग्री:प्रश्न235बी.
• जाल:30 × 100 मिमी.
• बेयरिंग बार:३० × ५.

भारी ग्रेड गैल्वनाइज्ड ग्रेटिंग्स - 41 × 100 मिमी जाल

• गर्म डुबकी जस्ती झंझरी, भारी ग्रेड।
• 30 × 5 मिमी बियरिंग बार.
• 6 मिमी वर्ग मुड़ क्रॉस बार.
• जाल:41 × 100 मिमी.
• पैनल का आकार:1 मीटर × 6 मीटर.
• सामग्री:ए36/एस 275 जेआर.
• एचडीजी से बीएस729 या बीएस एन 1461.

गर्म डुबकी जस्ती झंझरी, भारी ग्रेड - 30 × 50 मिमी जाल

• 30 × 5 मिमी बियरिंग बार.
• 6 मिमी वर्ग मुड़ क्रॉस बार.
• जाल:30 × 50 मिमी.
• पैनल का आकार:1 मीटर × 6 मीटर.
• सामग्री:ए36/एस 275 जेआर.
• एचडीजी से बीएस729 या बीएस एन 1461.

गैल्वनाइजिंग लेपित झंझरी - 41 × 100 मिमी जाल

• आकार:6000 मिमी × 1000 मिमी.
• फ़्रेम बार:30 × 3 मिमी.
• बेयरिंग बार:3 × 3 मिमी सी/सी 41 मिमी.
• क्रॉस बार:6 मिमी एसक्यू ट्विस्टेड सी/सी 100.
• खत्म करना:हॉट डिप गल्वनाइजिंग।

एचडीजी स्टील झंझरी

• प्रकार G35 × 3/40/50, आकार 5800 × 1003 बंद सिरों के साथ।
• प्रकार G35 × 3/30/40, आकार 5800 × 1003 बंद सिरों के साथ।

झंझरी हल्के स्टील गर्म स्नान जस्ती ASTMA123

• लंबाई = 6000 मिमी.
• चौड़ाई = 1000 मिमी.
• बेयरिंग बार = 25 मिमी × 3 मिमी.
• क्रॉस बार = 5-6 मिमी मुड़ी हुई छड़।
• बेयरिंग पिच = 60 मिमी (केंद्र से केंद्र तक).
• क्रॉस बार पिच = 100 मिमी (केंद्र से केंद्र तक).
• कोई दाँतेदार सतह नहीं, मृदु इस्पात JISG3101, गर्म डुबकी गैल्वनाइज ASTMA123 के साथ परिष्करण।

एचडीजी एमएस ग्रेटिंग्स: 2000 मिमी लंबी × 500 मिमी चौड़ी

• मुख्य बार:एमएस फ्लैट – 40 × 5 मिमी
• क्रॉस बार:एमएस फ्लैट – 25 × 5 मिमी
• मुख्य पट्टियों के बीच की दूरी – 30 मिमी सी/सी.
• क्रॉस बार के बीच की दूरी – 100 मिमी सी/सी.
• सभी इस्पात सामग्री A36 के अनुरूप होंगी।
