ASTM A810-01 ASTM A810-01 पाइपलाइन प्रबलित वेल्डेड वायर मेष

ASTM A810-01 ASTM A810-01 पाइपलाइन प्रबलित जाली

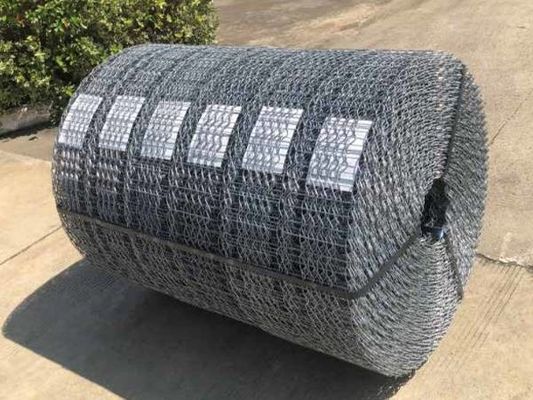

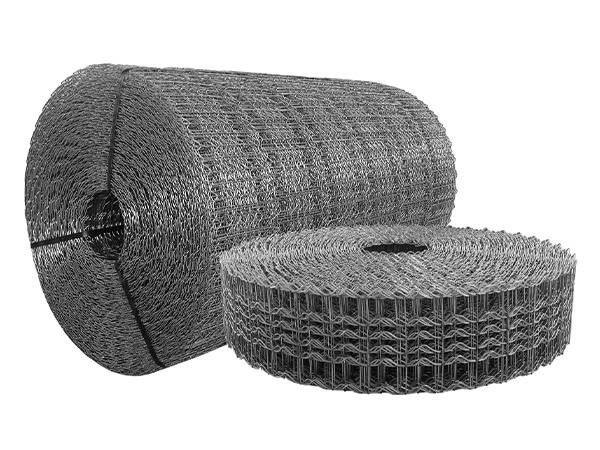

पाइपलाइन के लिए प्रबलित जालइसे कंक्रीट भार कोटिंग जाल (सीडब्ल्यूसी जाल) भी कहा जाता है। जाल की सामग्री कम कार्बन स्टील है जिसमें जस्ती कोटिंग है।यह या तो ठंडा जस्ती तार या गर्म डुबोया जस्ती तार एएसटीएम के लिए बैठक हो सकता है और लाइन तारों गहराई से crimped और फिर एक लहर संरचना बनाने के लिए वेल्डेड कर रहे हैं, यह आसानी से कंक्रीट के साथ लेपित किया जा सकता है और फिर पानी या मिट्टी में डूब जाता है। यह उत्कृष्ट संक्षारण और जंग प्रतिरोधी प्रदर्शन है,निर्माण के दौरान और स्थापित होने के बाद कंक्रीट भार से ढकी पाइपलाइन को क्षतिग्रस्त होने से रोकना.

संरचनाएं

पाइपलाइन प्रबलित जाल लाइन तारों और क्रॉस तारों से बना होता है।

• लाइन वायर.वे गहराई से क्रिम कर दिए जाते हैं और फिर एक लहरदार संरचना में वेल्डेड होने के लिए समान दूरी पर रखे जाते हैं। पाइपलाइन प्रबलित जाल विभिन्न प्रकारों में उपलब्ध है,पाइपलाइन प्रति 6/8/10 क्रॉस वायर्स के साथ प्रबलित जाल6 पार तारों के साथ एक पाइपलाइन प्रबलित जाल के लिए, मध्य 4 पार तार समान रूप से दूर हैं और किनारे पर दो पार तारों आसन्न पार तारों से दूर हैं।लहरदार संरचना पाइपलाइन के लिए सुदृढ़ जाल के लिए आसान कंक्रीट के साथ लेपित किया जा करने के लिए और फिर पानी या मिट्टी में डुबो दिया जाता है.
• क्रॉस वायर.वे सीधे आकार के होते हैं, और एक ही पाइपलाइन प्रबलित जाल पर क्रॉस तारों एक ही दूरी पर स्थित हैं। स्पॉट वेल्डिंग तकनीक के बाद, वे अच्छी तरह से लहर लाइन तारों के साथ तय कर रहे हैं
• उजागर तार किनाराः≤ 2.5 मिमी
  पाइपलाइन के प्रबलित जालों में पाइपलाइन को नुकसान से बचाने के लिए उत्कृष्ट संक्षारण और जंग प्रतिरोधी प्रदर्शन होता है।

पाइपलाइन के प्रबलित जाल के विनिर्देश

4 प्रकार के पाइपलाइन प्रबलित जालः HN-N, HN-T, HN-L और HN-W।

HN-N
यह कंक्रीट भार लेपित पाइपलाइनों के सुदृढीकरण के लिए एक कम कार्बन स्टील का तार है। जाल में 6 लाइन तार शामिल हैं जो क्रॉस तारों के बीच गहराई से क्रिम किए जाते हैं।लाइन तारों के बीच दोनों पक्षों के साथ 2 इंच जाल 1 इंच के एक ओवरलैप के साथ कोटिंग के लिए अभिप्रेत है.

HN-T
यह कंक्रीट भार लेपित पाइपलाइनों के सुदृढीकरण के लिए जस्ती कम कार्बन स्टील के तार से बना एक स्पॉट वेल्डेड जाल है।जाल में 8 लाइन तार शामिल हैं जो क्रॉस तारों के बीच गहराई से क्रिम किए जाते हैं.



HN-L
यह कंक्रीट वजन लेपित पाइपलाइनों के सुदृढीकरण के लिए जस्ती कम कार्बन स्टील तार से बना एक स्पॉट वेल्डेड जाल है। क्रॉस तारों के बीच जाल 67 मिमी के बजाय 92.4 मिमी है।



HN-W
यह कंक्रीट भार लेपित पाइपलाइनों के सुदृढीकरण के लिए जस्ती कम कार्बन स्टील के तार से बना एक स्पॉट वेल्डेड जाल है।जाल में 10 लाइन तार शामिल हैं जो क्रॉस तारों के बीच गहराई से क्रिम किए जाते हैं.



पाइपलाइन के प्रबलित जाल की विशेषताएं

• उच्च तन्य शक्तिपाइपलाइन प्रबलित जाल उच्च शक्ति वाले इस्पात तारों से बना है जो पाइपलाइन निर्माण के तनाव और दबाव का सामना कर सकते हैं।
• संक्षारण प्रतिरोधसीडब्ल्यूसी जाल को जंग और जंग को रोकने के लिए जिंक या अन्य संक्षारण प्रतिरोधी सामग्री की एक परत के साथ लेपित किया जाता है।
• स्थापित करने के लिए आसान.सीडब्ल्यूसी जाल को पाइपलाइन के चारों ओर आसानी से स्थापित किया जा सकता है, जिससे पाइपलाइन को मजबूत करने के लिए एक त्वरित और कुशल समाधान प्रदान किया जा सकता है।
• लागत प्रभावी।पाइपलाइन प्रबलित जाल का उपयोग पाइपलाइन प्रबलित करने के पारंपरिक तरीकों जैसे कि कंक्रीट या इस्पात प्रबलित करने का एक लागत प्रभावी विकल्प है।
• स्थायित्व।पाइपलाइन प्रबलित जाल को चरम तापमान और मौसम सहित कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किया गया है।
• अच्छा लग रहा है.पाइपलाइन प्रबलित जाल की उपस्थिति साफ, नियमित और उज्ज्वल है। जाल कसकर बंधा हुआ और दृढ़ है। सोल्डर जोड़ परिवहन और स्टैकिंग के लिए मजबूत और सुविधाजनक है।

पाइपलाइन प्रबलित जाल के अनुप्रयोग

पाइपलाइन प्रबलित जाल आमतौर पर पाइपलाइन अनुप्रयोगों की एक किस्म में उपयोग किया जाता है, जिसमें शामिल हैंः

• सबसी गैस एवं तेल पाइपलाइन।पाइपलाइन प्रबलित जाल का उपयोग समुद्र के नीचे तेल और गैस पाइपलाइनों को मजबूत करने के लिए किया जाता है, जिससे पाइपलाइन को अतिरिक्त शक्ति और स्थायित्व मिलता है।
• एवरग्लेड्स गैस पाइपलाइन.सीडब्ल्यूसी जाल का उपयोग एवरग्लेड्स गैस पाइपलाइन को बाहरी कारकों जैसे कि कटाव, संक्षारण या वन्यजीवों को नुकसान से बचाने के लिए किया जा सकता है।
• नदी तल गैस और तेल पाइपलाइन।पाइपलाइन प्रबलित जाल नदियों या धाराओं के तल पर पाइपलाइन के वजन को अधिक समान रूप से वितरित करने के लिए अतिरिक्त समर्थन और सुदृढीकरण प्रदान करता है।इससे नदी या धारा के तल को नुकसान होने का खतरा कम हो सकता है.
•

पाइपलाइन प्रबलित जाल, समुद्र के नीचे गैस पाइपलाइनों के लिए

पानी के नीचे तेल पाइपलाइनों के हस्तांतरण के लिए पाइपलाइन प्रबलित जाल

नदियों के नीचे गैस और तेल पाइपलाइनों के हस्तांतरण के लिए पाइपलाइन प्रबलित जाल

एवरग्लेड्स गैस पाइपलाइन ट्रांसफर के लिए पाइपलाइन प्रबलित जाल

सीडब्ल्यूसी जाल

सीडब्ल्यूसी जाल HN-N का अवलोकन

सीडब्ल्यूसी जाल HN-N फ्रंट व्यू

सीडब्ल्यूसी जाल HN-N विवरण

सीडब्ल्यूसी जाल HN-N साइड दृश्य

सीडब्ल्यूसी जाल HN-W का अवलोकन

सीडब्ल्यूसी जाल HN-W फ्रंट व्यू

सीडब्ल्यूसी जाल HN-W का विवरण

सीडब्ल्यूसी जाल HN-W साइड व्यू

सीडब्ल्यूसी जाल सहायक उपकरण का विवरण

सीडब्ल्यूसी जाल सहायक उपकरण का सामने का दृश्य
