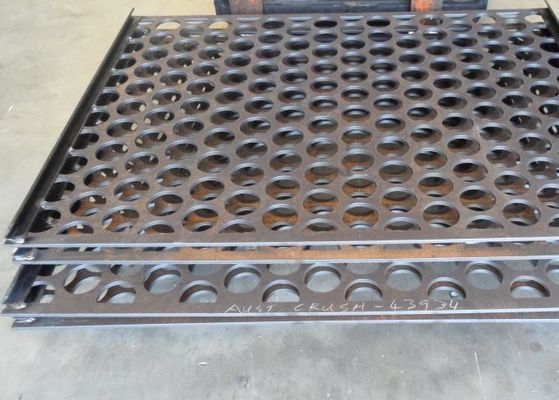

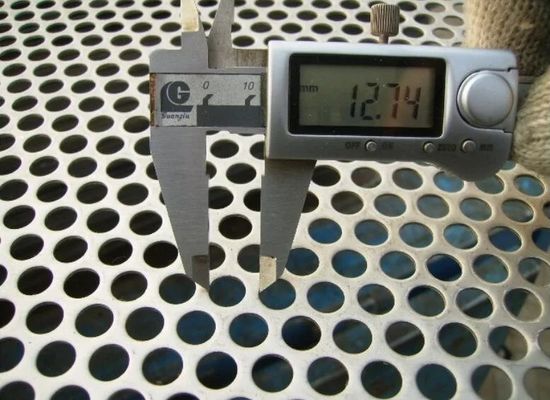

NM300 स्टील मेटल पंच प्लेट स्क्रीनिंग कोल्ड रोल्ड स्टेनलेस स्टील शीट के साथ गोल छेद पैटर्न

पंच प्लेट जालस्क्रैपिंग स्क्रीनिंग के लिए भी प्रयोग किया जाता है। वे मोटे, भारी स्क्रीनिंग को सहन करेंगे और इस प्रकार अधिकांश अन्य स्क्रीनिंग की तुलना में अधिक समय तक चलेगा।उत्पाद पर्यावरण की मांग कर रहा है.


1छिद्रित वाइब्रेटिंग स्क्रीन - मानक
मात्रा - एक ही मोटाई, चौड़ाई, लंबाई, छिद्रण और सलाखों के छिद्रित स्क्रीन प्लेट की संख्या बताएं।

2. मोटाई - इंच या गेज संख्या में निर्दिष्ट करें।

● 1. इस्पात - यू.एस. स्टैण्डर्ड गेन टेबल का प्रयोग करें।

● 2. स्टेनलेस स्टील - यू.एस. स्टैंडर्ड गेन टेबल का प्रयोग करें।

● 3. मोनेल - यू.एस. स्टड. गे. टेबल का प्रयोग करें।

● 4. पीतल, तांबा, मंट्ज़ धातु और एल्यूमीनियम - B&S Ga. टेबल का उपयोग करें।

3धातु का प्रकार - आवश्यक धातु का प्रकार बताएं। स्टील प्लेटः न्यूनतम.20 C और न्यूनतम.40 Mn का उपयोग किया जाना चाहिए। घर्षण प्रतिरोधी (AR) स्टील प्लेट; न्यूनतम.35 C और न्यूनतम 1.20 Mn।

4. चौड़ाई - "चौड़ाई" सामग्री के प्रवाह के लिए सही कोण पर आयाम है। कुल चौड़ाई निर्दिष्ट करें। यदि हुक फ्लैंग्स की आवश्यकता है, तो निर्दिष्ट करेंः "चौड़ाई (हुक फ्लैंग्स के बाहर मापी गई) ।" चौड़ाई की सहिष्णुता: प्लस 0 "माइनस 1/4"

5. लंबाई - "लंबाई" छिद्रित स्क्रीन प्लेट का आयाम है जो स्क्रीन की जा रही सामग्री के प्रवाह के समानांतर है। कुल लंबाई निर्दिष्ट करें। स्क्रीन लंबाई की सहिष्णुताःप्लस 0 "माइनस 1/4".

6छिद्रण आकार और आकार - उपलब्ध छिद्रण के लिए यहां क्लिक करें।

7छिद्रण की व्यवस्था - चरणबद्ध व्यवस्था (600 पैटर्न) मानक है। छिद्रण आमतौर पर स्क्रीन की जा रही सामग्री के प्रवाह की दिशा में चरणबद्ध होते हैं।

8. बार - "बार" छिद्रों के बीच की धातु है और उस बिंदु पर मापा जाता है जहां छिद्र सबसे करीब होते हैं। बार की चौड़ाई निर्दिष्ट करें।

9छिद्रित स्क्रीन प्लेट को कंपन करने वाली स्क्रीन से जोड़ने की विधि:

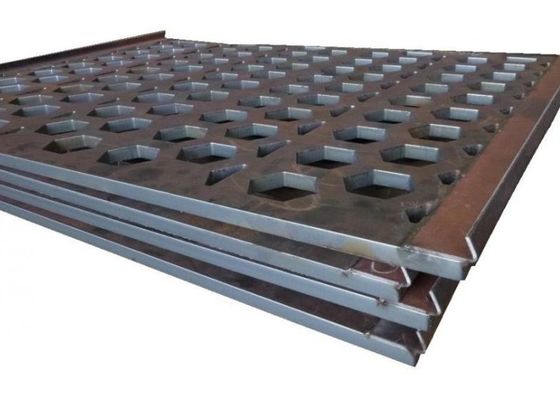

● 1. हुक फ्लैन्ज - मानक "टेंशन-प्रकार" कंपन स्क्रीन के लिए, "हुक फ्लैन्ज" (Click Here) निर्दिष्ट करें।

● 2. वाइब्रेटिंग स्क्रीन के फ्रेम से बंधा हुआ - यदि

● 3. छिद्रित स्क्रीन प्लेट को बोल्ट किया जाना है, बोल्ट छेद के स्थान, आकार और प्रकार को दर्शाते हुए स्केच प्रस्तुत करें।

● 4. छिद्रित स्क्रीन प्लेट के किनारों और छोरों पर रिक्त मार्जिन की चौड़ाई भी निर्दिष्ट करें।

10. मुकुट वाले स्क्रीन - यदि एक स्क्रीन प्लेट को "मुकुट" किया जाना है, तो केंद्र रेखा पर मापा गया मुकुट की मात्रा बताएं। जब तक अन्यथा निर्दिष्ट नहीं किया जाता,1/16 इंच मोटी और भारी स्क्रीन के लिए मानक मुकुट निम्नानुसार सुसज्जित किया जाएगा: 3' या 4' चौड़ी वाइब्रेटिंग स्क्रीन के लिए -1/2" मुकुट. 5' चौड़ी वाइब्रेटिंग स्क्रीन के लिए -3/4" मुकुट. 6' चौड़ी वाइब्रेटिंग स्क्रीन के लिए और व्यापक -1" मुकुट.

11अन्य जानकारी:

● 1. छिद्रित छिद्रों के लिए - यह निर्दिष्ट करें कि छिद्र का लम्बा आयाम छिद्रित स्क्रीन प्लेट की चौड़ाई या लंबाई के समानांतर है या नहीं।

● 2. यदि स्क्रीन को सामग्री के प्रवाह को वितरित करने या धीमा करने के लिए "गर्दी" किया जाना है, तो ऐसा निर्दिष्ट करें।

● 3. जिन स्क्रीनों के लिए "स्किड बार" की आवश्यकता होती है, उन्हें ओवरसाइज सामग्री को हटाने के लिए, बार का आकार और स्थान निर्दिष्ट करें। वाइब्रेटर का ब्रांड, मॉडल और आकार शामिल करें।

12क्लैंप बार (स्कर्ट बोर्ड) - एक मानक आइटम के रूप में आपूर्ति की जा सकती है या आपकी आवश्यकताओं के अनुसार गोल या वर्ग छेद के साथ या बिना आपूर्ति की जा सकती है।

सामग्रीः

हम नरम इस्पात और स्टेनलेस स्टील में छिद्रित या प्लाज्मा प्रोफाइल की एक विस्तृत श्रृंखला की पेशकश कर सकते हैं।

किनारे के प्रकारः

45/60 डिग्री तक मुड़ा हुआ हल्के स्टील प्लेट या स्टेनलेस स्टील प्लेट के साथ सीमलेस वेल्डेड

छिद्रित घुमावदार स्क्रीन - मानक
मात्रा - आवश्यक स्क्रीन अनुभागों की संख्या बताएं (ऊपर चित्र देखें) ।

मोटाई - इंच या गेज संख्या में निर्दिष्ट करें।

इस्पात - यूएस एसटीडी. गे. तालिका संशोधित 11/42.

मोनेल - यू. एस. एस. डी. जी. टेबल

स्टेनलेस स्टील - यू.एस. स्टड. गे. टेबल

पीतल, मंट्ज़, एल्यूमीनियम - बी एंड एस गै. टेबल

धातु प्रकार - आवश्यक धातु का प्रकार बताएं। स्टील प्लेटः न्यूनतम.20 C और न्यूनतम.40 Mn का उपयोग किया जाना चाहिए। घर्षण प्रतिरोधी (AR) स्टील प्लेटः न्यूनतम.35 C और न्यूनतम 1.20 Mn।

व्यास - छिद्रित स्क्रीन सेक्शन का सटीक बाहरी व्यास या सटीक आंतरिक व्यास इंच में निर्दिष्ट करें।

लंबाई - स्क्रीन अनुभाग की लंबाई निर्दिष्ट करें (ऊपर चित्र देखें). स्क्रीन की लंबाई की सहिष्णुताः प्लस 0 "माइनस 1/4"

छिद्रित आकार और आकार - उपलब्ध छिद्रों के लिए पृष्ठ 4 देखें।

छिद्रों की व्यवस्था - घुमावदार स्क्रीन पर प्रयुक्त होने पर छिद्रित स्क्रीन प्लेट के लिए चरणबद्ध व्यवस्था (600 पैटर्न) मानक है।

बार - "बार" छिद्रों के बीच की धातु है और उस बिंदु पर मापा जाता है जहां छिद्र सबसे करीब होते हैं। बार की चौड़ाई निर्दिष्ट करें।

खंड - प्रत्येक खंड के लिए खंडों की संख्या निर्दिष्ट करें (ऊपर चित्र देखें) ।

छिद्रित स्क्रीन प्लेट खंडों को अनुभागों और/या सिलेंडरों के निर्माण के लिए इकट्ठा करने की विधि

बट जोड़ - बंधी नहीं।

गुदा जोड़ - मानक क्लिप।

बट जोड़ - मानक पट्टियाँ।

लैप जॉइंट्स - स्टडी लैप जॉइंट 11/2" से 2" (न्यूनतम लैप 11/2") है।

अन्य जानकारी - यदि फ्रेम या विशिष्ट मार्जिन पर माउंट करने के लिए बोल्ट छेद की आवश्यकता है, तो एक स्केच प्रस्तुत करें।

यदि स्लॉट छिद्रों की आवश्यकता है और स्लॉट की व्यवस्था महत्वपूर्ण है,यह दर्शाता है कि स्लॉट का आयाम स्क्रीन सेक्शन की लंबाई के समानांतर है या स्क्रीन सेक्शन की परिधि के समानांतर है.
