उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | इस्पात | तार की ताकत: | 1770MPA |
|---|---|---|---|
| तार का व्यास: | 3/4 मिमी | मेष खोलना: | 103 मिमी x 180 मिमी |
| प्रमुखता देना: | टेको सिस्टम G65/4 तार जाल,टेको सिस्टम के लिए धातु के तार जाल,G65/4 TECCO प्रणाली के घटक |
||
टेको प्रणाली जी६५/४ में टेको जाल जी६५/४, लंगर और लंगर असर प्लेट, सीमा और सिलाई रस्सी और नेट कनेक्शन क्लिप शामिल हैं।

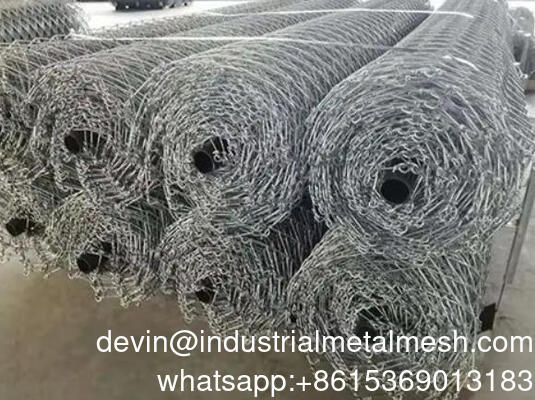

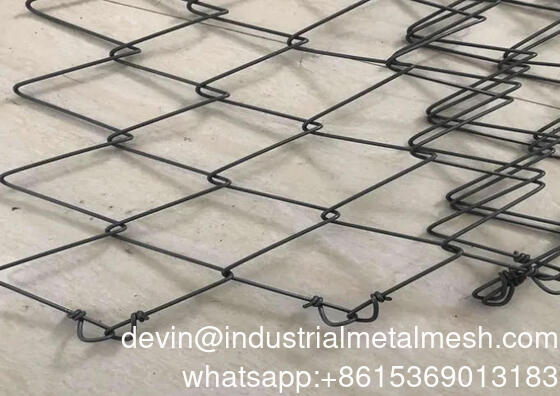

टेको जाल G65/4 उच्च तन्यता स्टील तार 4.0 मिमी (तन्यता शक्ति ≥1770Mpa) से बना है, जाल का आकार 83 * 138 मिमी (+/- 0.5 मिमी) है, जाल के छोर गाँठ हैं, रोल चौड़ाई 2.9m-4.5m हो सकती है,रोल लंबाई 10m-30m.
और लंगरों के साथ टेको मेष G65/4 ढलान तनाव को और मजबूती से कवर करता है।टेको के कटाव कंबल को ढलानों पर मजबूती से लगा दिया गया है और इसमें छोटे चट्टानों के साथ-साथ बड़े चट्टानों को भी जगह पर रखने के लिए एक बारीक जाल है.

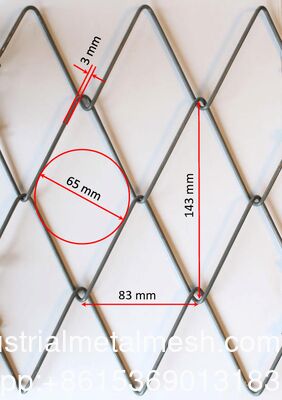

TECCO प्रणाली G65/4 का मानक विनिर्देश
तार का व्यास:3 मिमी
छेद अंकित वृत्त व्यासः 65 मिमी ((+/- 5%) जाल आकारः 83*138 मिमी ((+/- 5 मिमी)
रोल आकारः 3.5m x 10m/20m/30m जाल के अंत गाँठ
TECCO प्रणाली G65/3 का मानक विनिर्देश
तार का व्यास:4 मिमी
छेद अंकित वृत्त व्यासः 65 मिमी (+/- 5%) जाल आकारः 83*143 मिमी (+/- 5 मिमी)
रोल आकारः 3.5m x 10m/20m/30m जाल के अंत गाँठ
लंगर
विकृत स्टील बार लंगर व्यासः 25mm या 28mm
लम्बाई:2m-5m
लंगर असर प्लेटः 320mm x 170/180mm
रस्सी
सीमा रस्सी का व्यासः 12mm या 16mm
सीमिंग रस्सी का व्यासः 8 मिमी
लाभ
अन्य सक्रिय सुरक्षा प्रणालियों की तुलना मेंः
पारंपरिक तार रस्सी प्रणाली की तुलना में केवल 60%-80% लागत होती है।
त्वरित और आसान स्थापना
उच्च तन्यता वाले टेको जाल घटक

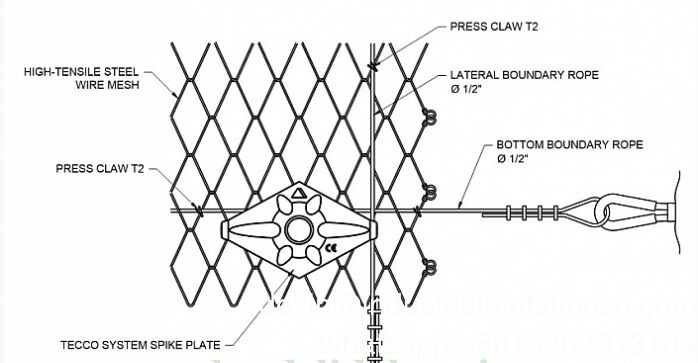

• टेको जाल.स्लोप रॉक फॉल प्रोटेक्शन सिस्टम सिस्टम के लिए हाई-ट्रेसली स्टील हाई-ट्रेसली टेको जाल का मुख्य हिस्सा।यह उच्च तन्यता स्टील तार से बना है और इसमें उत्कृष्ट संक्षारण प्रतिरोध है • प्रदर्शन1770 N/m2 की तन्यता शक्ति ढलान और लोगों के लिए अधिकतम सुरक्षा प्रदान करती है।
• इस्पात लंगर। इस्पात लंगर 25 मिमी व्यास के विकृत इस्पात पट्टी से बना है, इसका उपयोग मुख्य रूप से चट्टान या मिट्टी के ढलानों पर उच्च-तन्यता वाले टेको जाल को तय करने के लिए किया जाता है।यह ढलान और tecco जाल के लिए पूरे स्थिरता प्रदान कर सकते हैं.
• पंजा प्रकार के स्पाइक प्लेट. पंजा प्रकार के स्पाइक प्लेट का उपयोग आमतौर पर नाखूनों के साथ किया जाता है ताकि उच्च तन्यता वाले टेको जाल को ढलान पर मजबूती से बांधा जा सके।पंजा डिजाइन स्पाइक प्लेट को अधिक स्थिर और ठोस संरचना बनाते हैं.
• मिट्टी या चट्टान के नाखूनों का उपयोग उच्च तन्यता वाले टेको जाल को पर्वत पर तय करने के लिए पंजा प्रकार के स्पाइक प्लेट के साथ किया जाता है। उच्च तन्यता शक्ति और ठोस संरचना इसे लंबे समय तक सेवा जीवन और अच्छी स्थिति में बनाती है।
• क्लिप. क्लिप का उपयोग पड़ोसी उच्च-तन्यता वाले टेको जाल को मजबूती से जोड़ने के लिए किया जाता है। यह सिलाई रस्सी का विकल्प है और कनेक्शन आमतौर पर ओवरलैप के बिना होता है।
• सिलाई रस्सी.यह पड़ोसी tecco जाल कनेक्ट करने के लिए प्रयोग किया जाता है। और कनेक्शन आम तौर पर ओवरलैप है। यह क्लिप को बदलने के लिए इस्तेमाल किया जा सकता है।
• सीमा रस्सी.उच्च तन्यता वाले टेको जाल के माध्यम से गुजरें और फिर उच्च तन्यता वाले टेको जाल और सिस्टम स्थिरता के लिए एंकर पर तय करें।
| तकनीकी डेटा शीट सीई यूरोपीय तकनीकी अनुमोदन ईटीए-17/0118 | |
| तकनीकी डेटा | 65/3 |
| तार का व्यास | 3.0 मिमी |
| इस्पात की गुणवत्ता | उच्च तन्यता वाले स्टील के तार |
| तार का तन्य प्रतिरोध | 12.5kN |
| जाल का आकार | रोम्बोइड |
| स्टील के तारों की तन्यता शक्ति | >1770 N/mm2 |
| तन्यता शक्ति वाले स्टील के तार जाल | न्यूनतम 150kN/m |
| विकर्ण | 83×143 मिमी ((+/-3%) |
| जाल चौड़ाई | 65 मिमी ((+/-3%) |
| मिश्रित सुरक्षा | स्टील के तारों का Zn/AI कोटिंग |
| संक्षारण संरक्षण का यौगिक | 95% Zn / 5% AI |
| कोटिंग | न्यूनतम 150 ग्राम/एम2 |
| एन आई एस ओ 9227 के अनुसार नमक छिड़काव परीक्षण में ≤ 5% गहरे भूरे रंग का जंग | 1700 घंटे ((ETA-17/0118) |
| रोल के साथ | 2 मीटर,2.5 मीटर, 3 मीटर,3.5 मीटर, 4 मीटर, अनुकूलित |
| रोल की लंबाई | 10 मीटर, 20 मीटर, 30 मीटर, (साइट की आवश्यकता के अनुसार) |
| जाल के किनारे | मेष ईबड्स गाँठ (अनुकूलित) |
उच्च तन्यता वाले टेको जाल के लाभ
चट्टानों के गिरने से बचाव के उपायों के अन्य प्रकारों की तुलना में चट्टानों के गिरने से बचाव के जाल कई फायदे प्रदान करते हैं। सबसे पहले और सबसे महत्वपूर्ण बात, वे लागत प्रभावी हैं और न्यूनतम रखरखाव की आवश्यकता होती है।अन्य चट्टानों से बचाने के उपायों जैसे कि बाधाओं और बाड़ों के विपरीतचट्टानों के गिरने से बचाने के लिए नेटों को बार-बार बदलने, मरम्मत करने या फिर से पेंट करने की आवश्यकता नहीं होती। इसके अतिरिक्त, उन्हें जल्दी से स्थापित किया जा सकता है, जिससे आसपास के क्षेत्र में व्यवधान कम हो जाता है।
उच्च तन्यता वाले उच्च तन्यता वाले टेको जाल को भी हीरे की संरचना में बुना गया है और इसे स्टोर करना काफी सुविधाजनक है।यह आसान और तेजी से अनरोल करने के लिए और उच्च तन्यता टेको जाल की स्थापना की है यांत्रिक प्रौद्योगिकी की मदद से, जो काफी हद तक आपको परियोजना पर समय बचाता है।
उच्च तन्यता वाले टेको जाल की सही प्रणाली स्थापना प्रक्रिया
चरण I: डिजाइन आवश्यकताओं के अनुसार ढलान को साफ करना और समतल करना
चरण II: ढलान पर सभी महत्वपूर्ण बिंदुओं को चिह्नित करना (डिजाइन मूल्य के अनुसार नाखून-दूरी, ड्रिलिंग बिंदु, आदि)
चरण III: ड्रिलिंग कार्य और नाखूनों की स्थापना
चौथा चरण: नाखूनों के सिर के चारों ओर अवसादों या काटने और तैयार करने के लिए लंगर के बिंदुओं का चयन करें
चरण V: निकासी या अन्य आवश्यक तत्वों की स्थापना
चरण VI: क्षरण नियंत्रण चटाई TECMAT® स्थापना के लिए बढ़ाया greening अगर मिट्टी सामग्री दूर धोया जा सकता है
चरण VII: अनरोलिंग और TECCO® मेष फिक्सिंग
चरण VIII: कनेक्शन क्लिप के साथ अलग-अलग जाल शीटों को जोड़ना
चरण IX: लचीले सिर और सीमा रस्सियों के साथ रस्सी लंगरों की स्थापना
चरण X: एक टोक़ कुंजी का उपयोग करके डिजाइन मूल्य के अनुसार सिस्टम के पूर्व-तणाव
चरण XI: ढलानों का हरियालीकरण (बीज, जल-बीज आदि)
